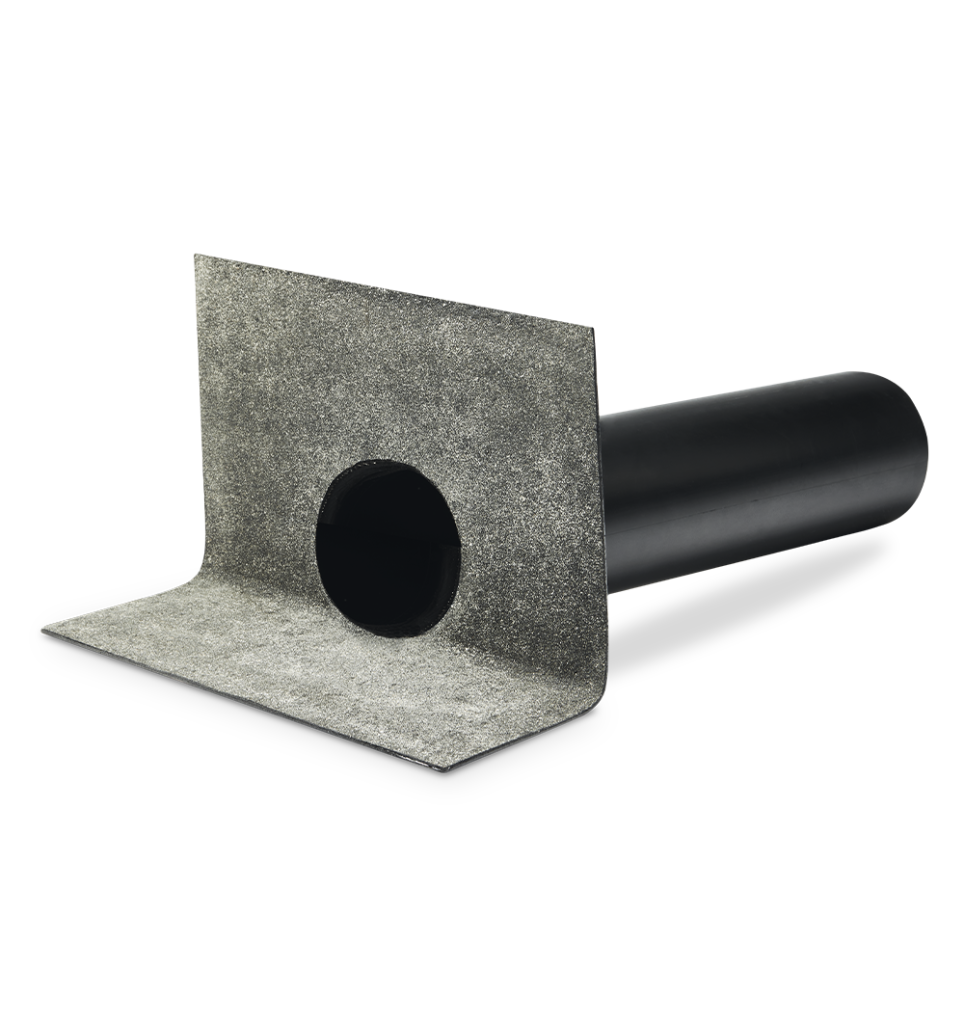

Speier, rund
Horizontale Entwässerung durch die Attika
Funktion
Formteil für horizontale Entwässerung durch die Attika. Einbau mit Anschluss an ein Rohrsystem zur Wasserableitung oder Freistrahl. Beim Einbau zur Notentwässerung ist der genaue Einbaupunkt in Abhängigkeit zur Wasserhöhe zu beachten.
Material
Varianten PVC, FPO/PP und BIT für Anschluss an die jeweilige passende Materialvariante der Dachbahn. Die Materialien sind witterungsbeständig modifiziert: UV-stabilisiert, gegen Wärmeabbau und oxidative Alterung sowie kälteschlagzäh.
Varianten BIT
| Material | Technische Angaben | |
|---|---|---|
| BIT | Mit Bitumenanschlussmanschette
Rohrlänge 480 mm |
D 50 mm (DN 50) |
| D 63 mm | ||
| D 75 mm (DN 70) |
||
| D 90 mm | ||
| D 110 mm (DN 100) |
||
| D 125 mm (DN 125) |
||
Rohrneigung 5°.
Sonderlängen auf Anfrage lieferbar.
Achtung: Die Verarbeitungsvorschriften der Dachbahnenhersteller sind einzuhalten; Materialien und eingesetzte Materialcompounds können Änderungen unterliegen.
Varianten PVC
| Material | Technische Angaben | |
|---|---|---|
| PVC ähnlich RAL 7035, Lichtgrau |
Rohrlänge 480 mm | D 50 mm (DN 50) |
| D 63 mm | ||
| D 75 mm (DN 70) |
||
| D 90 mm | ||
| D 110 mm (DN 100) |
||
| D 125 mm (DN 125) |
||
Rohrneigung 5°.
Sonderlängen auf Anfrage lieferbar.
Achtung: Die Verarbeitungsvorschriften der Dachbahnenhersteller sind einzuhalten; Materialien und eingesetzte Materialcompounds können Änderungen unterliegen.
Auch mit passendem Anstauring erhältlich.
Achtung: Mehrpreis für Anstauring.
Varianten FPO/PP
| Material | Technische Angaben | |
|---|---|---|
| FPO/PP ähnlich RAL 7044, Seidengrau |
Rohrlänge 480 mm | D 50 mm (DN 50) |
| D 63 mm | ||
| D 75 mm (DN 70) |
||
| D 90 mm | ||
| D 110 mm (DN 100) |
||
| D 125 mm (DN 125) |
||
Rohrneigung 5°.
Sonderlängen auf Anfrage lieferbar.
Auch in PE (Dachbahnen auf Basis PE) lieferbar.
Achtung: Die Verarbeitungsvorschriften der Dachbahnenhersteller sind einzuhalten; Materialien und eingesetzte Materialcompounds können Änderungen unterliegen.
Auch mit passendem Anstauring erhältlich.
Achtung: Mehrpreis für Anstauring.
Beispiele
Entwässerungsleistung Liter/Sek.
LGA-geprüfte Kennwerte
| Durchmesser | Anstauhöhe | |
|---|---|---|
| 35 mm | 65 mm | |
| D 50 mm (DN 50) |
0,51 | 1,31 |
| D 75 mm (DN 70) |
0,65 | 1,65 |
| D 90 mm | 0,65 | 1,90 |
| D 110 mm (DN 100) |
1,00 | 2,65 |
| D 125 mm (DN 125) |
1,00 | 2,80 |
Technische Zeichnungen
| Technische Daten | ||
|---|---|---|
| D1 | 50 / 63 / 75 / 90 / 110 / 125 | mm |
| l | 480 | |
| a | 112 | |
| b | 280 | |
| h | 186 | |
| e | 240 | |
| e1 | 20 | |
| e2 | 117 | |
| t | 3 | |
Downloads
Verpackungseinheiten
Lieferung erfolgt im Karton, VE 1 Stück
Ihre Wünsche
Sie haben noch Fragen oder brauchen eine eigene Variante dieses Produkts? Sprechen Sie mit uns! Wir prüfen gerne gemeinsam mit Ihnen, was wir für Sie tun können!
Funktion
Formteil für horizontale Entwässerung durch die Attika. Einbau mit Anschluss an ein Rohrsystem zur Wasserableitung oder Freistrahl. Beim Einbau zur Notentwässerung ist der genaue Einbaupunkt in Abhängigkeit zur Wasserhöhe zu beachten.
Material
Varianten PVC, FPO/PP und BIT für Anschluss an die jeweilige passende Materialvariante der Dachbahn. Die Materialien sind witterungsbeständig modifiziert: UV-stabilisiert, gegen Wärmeabbau und oxidative Alterung sowie kälteschlagzäh.
Varianten BIT
| Material | Technische Angaben | |
|---|---|---|
| BIT | Mit Bitumenanschlussmanschette
Rohrlänge 480 mm |
D 50 mm (DN 50) |
| D 63 mm | ||
| D 75 mm (DN 70) |
||
| D 90 mm | ||
| D 110 mm (DN 100) |
||
| D 125 mm (DN 125) |
||
Rohrneigung 5°.
Sonderlängen auf Anfrage lieferbar.
Achtung: Die Verarbeitungsvorschriften der Dachbahnenhersteller sind einzuhalten; Materialien und eingesetzte Materialcompounds können Änderungen unterliegen.
Varianten PVC
| Material | Technische Angaben | |
|---|---|---|
| PVC ähnlich RAL 7035, Lichtgrau |
Rohrlänge 480 mm | D 50 mm (DN 50) |
| D 63 mm | ||
| D 75 mm (DN 70) |
||
| D 90 mm | ||
| D 110 mm (DN 100) |
||
| D 125 mm (DN 125) |
||
Rohrneigung 5°.
Sonderlängen auf Anfrage lieferbar.
Achtung: Die Verarbeitungsvorschriften der Dachbahnenhersteller sind einzuhalten; Materialien und eingesetzte Materialcompounds können Änderungen unterliegen.
Auch mit passendem Anstauring erhältlich.
Achtung: Mehrpreis für Anstauring.
Varianten FPO/PP
| Material | Technische Angaben | |
|---|---|---|
| FPO/PP ähnlich RAL 7044, Seidengrau |
Rohrlänge 480 mm | D 50 mm (DN 50) |
| D 63 mm | ||
| D 75 mm (DN 70) |
||
| D 90 mm | ||
| D 110 mm (DN 100) |
||
| D 125 mm (DN 125) |
||
Rohrneigung 5°.
Sonderlängen auf Anfrage lieferbar.
Auch in PE (Dachbahnen auf Basis PE) lieferbar.
Achtung: Die Verarbeitungsvorschriften der Dachbahnenhersteller sind einzuhalten; Materialien und eingesetzte Materialcompounds können Änderungen unterliegen.
Auch mit passendem Anstauring erhältlich.
Achtung: Mehrpreis für Anstauring.
Beispiele
Entwässerungsleistung Liter/Sek.
LGA-geprüfte Kennwerte
| Durchmesser | Anstauhöhe | |
|---|---|---|
| 35 mm | 65 mm | |
| D 50 mm (DN 50) |
0,51 | 1,31 |
| D 75 mm (DN 70) |
0,65 | 1,65 |
| D 90 mm | 0,65 | 1,90 |
| D 110 mm (DN 100) |
1,00 | 2,65 |
| D 125 mm (DN 125) |
1,00 | 2,80 |
Technische Zeichnungen
| Technische Daten | ||
|---|---|---|
| D1 | 50 / 63 / 75 / 90 / 110 / 125 | mm |
| l | 480 | |
| a | 112 | |
| b | 280 | |
| h | 186 | |
| e | 240 | |
| e1 | 20 | |
| e2 | 117 | |
| t | 3 | |
Downloads
Verpackungseinheiten
Lieferung erfolgt im Karton, VE 1 Stück
Ihre Wünsche
Sie haben noch Fragen oder brauchen eine eigene Variante dieses Produkts? Sprechen Sie mit uns! Wir prüfen gerne gemeinsam mit Ihnen, was wir für Sie tun können!
