Speier, rechteckig Nexo Fix

Speier Nexo Fix, rechteckig

Schnelle Entwässerung oder Notentwässerung durch die Attika mit voller Kapazität von Anfang an

Jetzt anfragen

Funktion

Formteil für horizontale Entwässerung oder Notentwässerung durch die Attika. Bei Einbau ist der genaue Einbaupunkt in Abhängigkeit zur Wasserhöhe zu beachten.

Material

Varianten PVC und FPO/PP mit angeschweißter Anschlussmanschette für leichte Verbindung an die passende Dachbahn. Das Material des Grundkörpers ist witterungsbeständig modifiziert: UV-stabilisiert, gegen Wärmeabbau und oxidative Alterung sowie kälteschlagzäh.

Einbau

Speier durch horizontale Öffnung in Attika schieben, auf dem Untergrund ausrichten und über die Bohrungen am Tablettrand an vier Punkten im Untergrund lagesicher befestigen. Die Anschlussmanschette mit der Abdichtungsbahn umlaufend fachgerecht und nach den Herstellervorgaben des Dachbahnenherstellers verschweißen.

Varianten PVC

Alternativ auch mit Anstauring lieferbar

Material Kanal = B x H x L 1 Folien-
anschluss
PVC
ähnlich RAL 7047,
Telegrau 4		 120 x 60 x L 300 mm PVC
120 x 60 x L 600 mm
180 x 80 x L 300 mm
180 x 80 x L 600 mm
300 x 80 x L 300 mm
300 x 80 x L 600 mm
300 x 100 x L 300 mm
300 x 100 x L 600 mm
500 x 100 x L 300 mm
500 x 100 x L 600 mm
600 x 100 x L 300 mm
600 x 100 x L 600 mm

Achtung: Die Verarbeitungsvorschriften der Dachbahnenhersteller sind einzuhalten; Materialien und eingesetzte Materialcompounds können Änderungen unterliegen.

1 Sondergrößen auf Anfrage lieferbar

Varianten FPO/PP

Alternativ auch mit Anstauring lieferbar

Material Kanal =
B x H x L 1		 Hersteller Folien-
anschluss
FPO/PP
ähnlich RAL 7044,
Seidengrau		 120 x 60 x L 300 mm Bauder Thermoplan T
SIKA Sarnafil TS77
Soprema FLAGON Premio
120 x 60 x L 600 mm Bauder Thermoplan T
SIKA Sarnafil TS77
Soprema FLAGON Premio
180 x 80 x L 300 mm Bauder Thermoplan T
SIKA Sarnafil TS77
Soprema FLAGON Premio
180 x 80 x L 600 mm Bauder Thermoplan T
SIKA Sarnafil TS77
Soprema FLAGON Premio
300 x 80 x L 300 mm Bauder Thermoplan T
SIKA Sarnafil TS77
Soprema FLAGON Premio
300 x 80 x L 600 mm Bauder Thermoplan T
SIKA Sarnafil TS77
Soprema FLAGON Premio
300 x 100 x L 300 mm Bauder Thermoplan T
SIKA Sarnafil TS77
Soprema FLAGON Premio
300 x 100 x L 600 mm Bauder Thermoplan T
SIKA Sarnafil TS77
Soprema FLAGON Premio
500 x 100 x L 300 mm Bauder Thermoplan T
SIKA Sarnafil TS77
Soprema FLAGON Premio
500 x 100 x L 600 mm Bauder Thermoplan T
SIKA Sarnafil TS77
Soprema FLAGON Premio
600 x 100 x L 300 mm Bauder Thermoplan T
SIKA Sarnafil TS77
Soprema FLAGON Premio
600 x 100 x L 600 mm Bauder Thermoplan T
SIKA Sarnafil TS77
Soprema FLAGON Premio

Achtung: Die Verarbeitungsvorschriften der Dachbahnenhersteller sind einzuhalten; Materialien und eingesetzte Materialcompounds können Änderungen unterliegen.

1 Sondergrößen auf Anfrage lieferbar

Beispiele

Entwässerungsleistung

LGA-geprüfte Kennwerte

Kanal = B x H 1 Anstauhöhe
35 mm 65 mm
120 x 60 mm 1,30 l/s 3,50 l/s
180 x 80 mm 1,90 l/s 5,00 l/s
300 x 80 mm 3,00 l/s 7,80 l/s
300 x 100 mm 3,00 l/s 7,80 l/s
500 x 100 mm 5,50 l/s 13,40 l/s
600 x 100 mm 7,20 l/s 10,83 l/s

1 Sondergrößen auf Anfrage lieferbar

Folienanschluss (FA)
Maße
(L x B)		 440 x 500 mm 460 x 560 mm 460 x 680 mm 480 x 680 mm 460 x 880 mm 480 x
980 mm
Maße
für		 120 x
60 x
300/600 mm		 180 x
80 x
300/600 mm		 300 x
80 x
300/600 mm		 300 x
100 x
300/600 mm		 500 x
100 x
300/600 mm		 600 x 100 x 300/600 mm

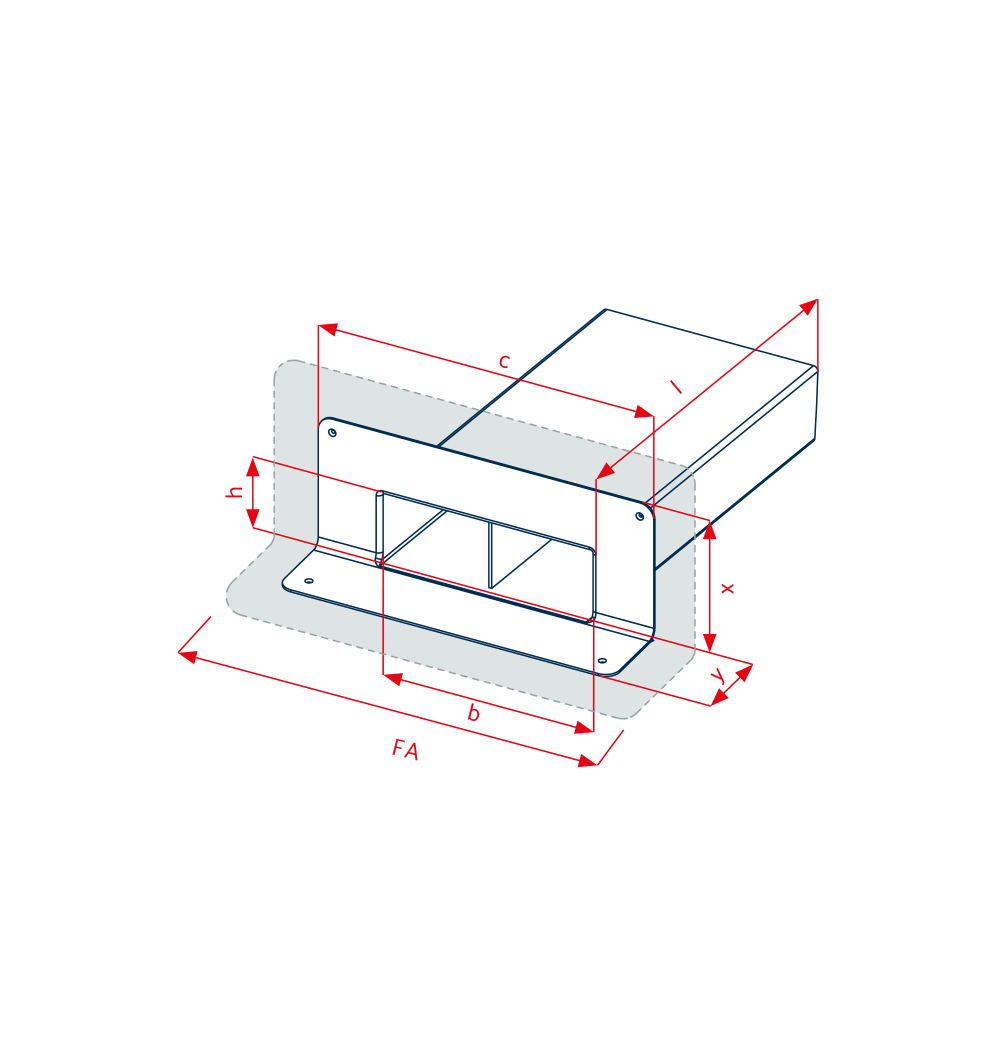

Technische Zeichnungen

Technische Daten
Kanal = B x H b h c x y
120 x 60 120 mm 60 mm 300 mm 150 mm 90 mm
180 x 80 180 mm 80 mm 360 mm 170 mm 90 mm
300 x 80 300 mm 80 mm 480 mm 170 mm 90 mm
300 x 100 300 mm 100 mm 480 mm 190 mm 90 mm
500 x 100 500 mm 100 mm 680 mm 190 mm 90 mm
600 x 100 600 mm 100 mm 780 mm 190 mm 90 mm
Rohrneigung jeweils 5 °

Downloads

Datenblatt Speier Nexo Fix, rechteckig
Ausschreibungstext Entwässerung / Notentwässerung rechteckig

Verpackungseinheiten

Lieferung erfolgt im Karton, VE 1 Stück
