Speier, rechteckig
Schnelle Entwässerung oder Notentwässerung durch die Attika mit voller Kapazität von Anfang an
Funktion
Formteil für horizontale Entwässerung oder Notentwässerung durch die Attika. Bei Einbau ist der genaue Einbaupunkt in Abhängigkeit zur Wasserhöhe zu beachten.
Material
Varianten PVC und FPO/PP für Anschluss an die jeweilige passende Materialvariante der Dachbahn. Anschluss für bituminöse Abdichtungen mit Flüssigkunststoff vornehmen. Die Materialien sind witterungsbeständig modifiziert: UV-stabilisiert, gegen Wärmeabbau und oxidative Alterung sowie kälteschlagzäh.
Varianten PVC
| Material | Kanal = B x H x L mm |
|---|---|
| PVC ähnlich RAL 7047, Telegrau 4 |
120 x 60 x L 300 |
| 120 x 60 x L 600 | |
| 180 x 80 x L 300 | |
| 180 x 80 x L 600 | |
| 300 x 80 x L 300 | |
| 300 x 80 x L 600 | |
| 300 x 100 x L 300 | |
| 300 x 100 x L 600 | |
| 500 x 100 x L 300 | |
| 500 x 100 x L 600 | |
| 600 x 100 x L 300 | |
| 600 x 100 x L 600 | |
| 750 x 100 x L 300 | |
| 750 x 100 x L 600 | |
| 1.000 x 100 x L 300 | |
| 1.000 x 100 x L 600 |
Rohrneigung 5°.
Sondergrößen auf Anfrage lieferbar.
Alternativ auch mit Anstauring in Wunschhöhe lieferbar.
Sonderanfertigungen sind vom Umtausch ausgeschlossen.
Achtung: Die Verarbeitungsvorschriften der Dachbahnenhersteller sind einzuhalten; Materialien und eingesetzte Materialcompounds können Änderungen unterliegen.
Varianten FPO/PP
| Material | Kanal = B x H x L mm |
|---|---|
| FPO/PP ähnlich RAL 7044, Seidengrau |
120 x 60 x L 300 |
| 120 x 60 x L 600 | |
| 180 x 80 x L 300 | |
| 180 x 80 x L 600 | |
| 300 x 80 x L 300 | |
| 300 x 80 x L 600 | |
| 300 x 100 x L 300 | |
| 300 x 100 x L 600 | |
| 500 x 100 x L 300 | |
| 500 x 100 x L 600 | |
| 600 x 100 x L 300 | |
| 600 x 100 x L 600 | |
| 750 x 100 x L 300 | |
| 750 x 100 x L 600 | |
| 1.000 x 100 x L 300 | |
| 1.000 x 100 x L 600 |
Rohrneigung 5°.
Sondergrößen auf Anfrage lieferbar.
Auch in PE (Dachbahnen auf Basis PE) und BIT (Eindichten mit Flüssigkunststoff) lieferbar.
Alternativ auch mit Anstauring in Wunschhöhe lieferbar.
Sonderanfertigungen sind vom Umtausch ausgeschlossen.
Achtung: Die Verarbeitungsvorschriften der Dachbahnenhersteller sind einzuhalten; Materialien und eingesetzte Materialcompounds können Änderungen unterliegen.
Beispiele
Entwässerungsleistung Liter/Sek.:
LGA-geprüfte Kennwerte
| Kanal = B x H mm | Anstauhöhe | |
|---|---|---|
| 35 mm | 65 mm | |
| 120 x 60 | 1,30 | 3,50 |
| 180 x 80 | 1,90 | 5,00 |
| 300 x 80 | 3,00 | 7,80 |
| 300 x 100 | 3,00 | 7,80 |
| 500 x 100 | 5,50 | 13,40 |
| 600 x 100 | 7,20 | k. A. |
| 750 x 100 | 7,50 | 19,20 |
| 1.000 x 100 | 12,60 | 29,40 |

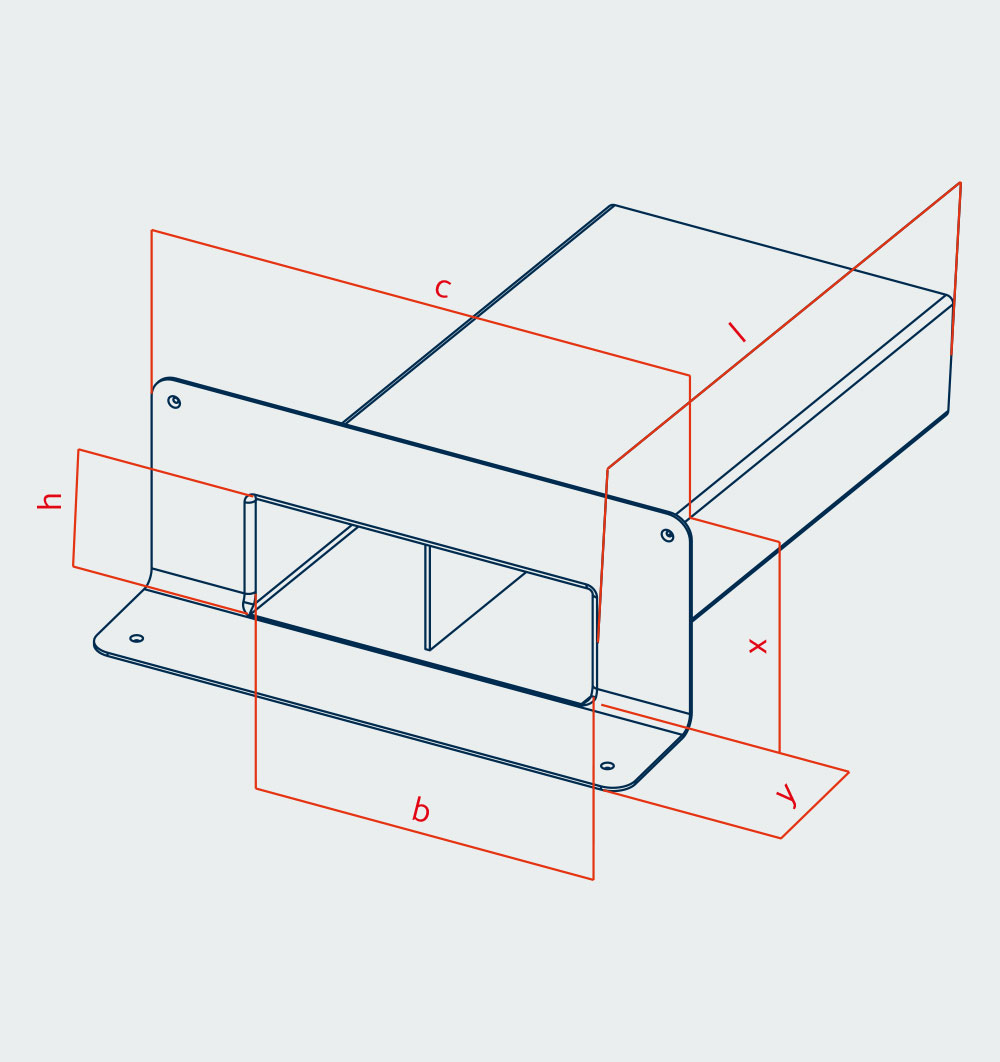

Technische Zeichnungen
| Technische Daten | ||||||
|---|---|---|---|---|---|---|
| Kanal = B x H | b | h | c | x | y | |
| 120 x 60 | 120 | 60 | 300 | 153 | 100 | mm |
| 180 x 80 | 180 | 80 | 360 | 173 | 100 | |
| 300 x 80 | 300 | 80 | 480 | 173 | 100 | |
| 300 x 100 | 300 | 100 | 480 | 193 | 100 | |
| 500 x 100 | 500 | 100 | 680 | 193 | 100 | |
| 600 x 100 | 600 | 100 | 780 | 193 | 100 | |
| 750 x 100 | 750 | 100 | 930 | 193 | 100 | |
| 1.000 x 100 | 1.000 | 100 | 1.180 | 193 | 100 | |
Downloads
Verpackungseinheiten
Lieferung erfolgt im Karton, VE 1 Stück
