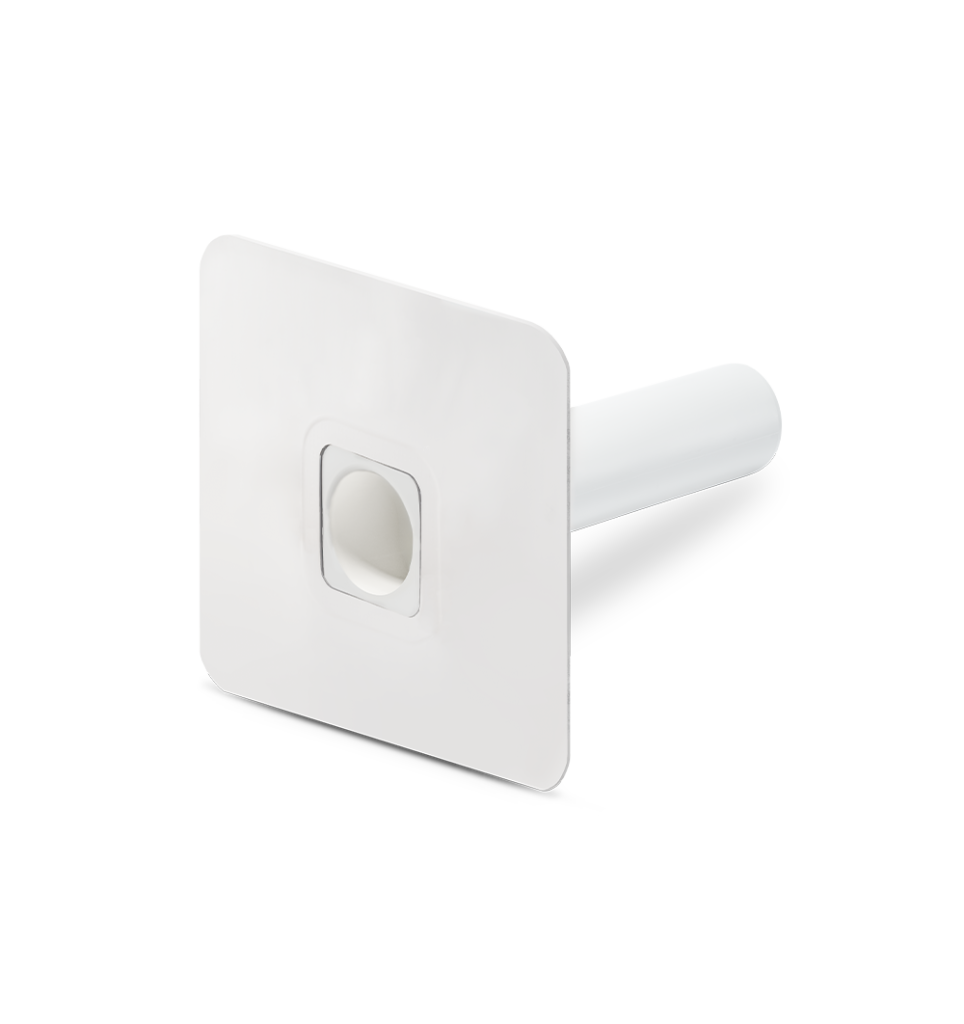

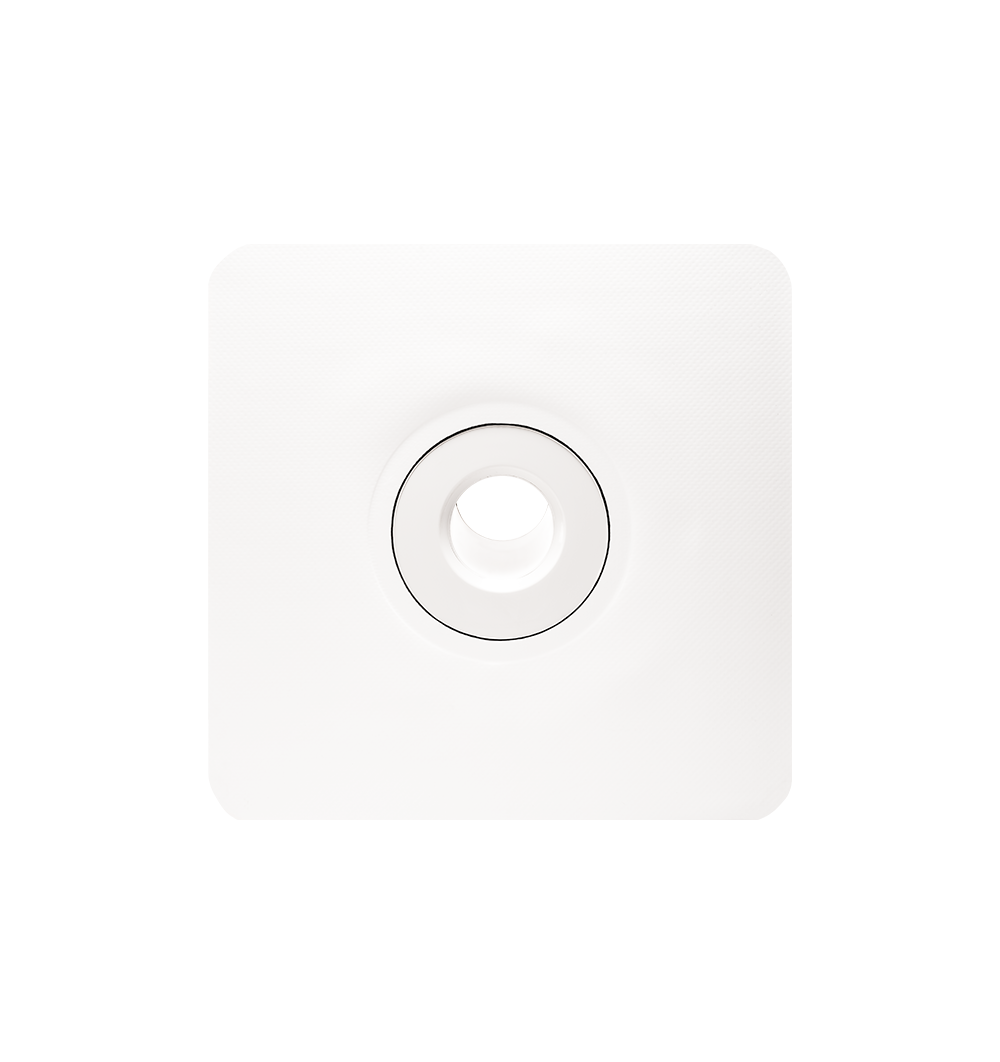

Notüberlauf Nexo Fix, rund
Zur schnellen Entwässerung durch die Attika als Freistrahl oder per Rohrsystem
Funktion
Formteil für horizontale Notentwässerung durch die Attika. Einbau mit Anschluss an ein Rohrsystem zur Wasserableitung oder Freistrahl. Beim Einbau ist der genaue Einbaupunkt in Abhängigkeit zur Wasserhöhe zu beachten.
Material
Varianten PVC und FPO/PP mit angeschweißter Anschlussmanschette für leichte Verbindung an die passende Dachbahn. Das Material des Grundkörpers ist witterungsbeständig modifiziert: UV-stabilisiert, gegen Wärmeabbau und oxidative Alterung sowie kälteschlagzäh.
Einbau
Notüberlauf durch horizontale Öffnung in Attika schieben, auf dem Untergrund ausrichten und über die Bohrungen am Tablettrand an vier Punkten im Untergrund lagesicher befestigen. Die Anschlussmanschette mit der Abdichtungsbahn umlaufend fachgerecht und nach den Herstellervorgaben des Dachbahnenherstellers verschweißen.
Varianten PVC
| Material | Technische Angaben | Folienanschluss | |
|---|---|---|---|
| PVC ähnlich RAL 7035, Lichtgrau |
Rohrlänge 490 mm 1 | D 50 mm (DN 50) |
PVC |
| D 63 mm | |||
| D 75 mm (DN 70) |
|||
| D 110 mm (DN 100) |
|||
| D 125 mm (DN 125) |
|||
Achtung: Die Verarbeitungsvorschriften der Dachbahnenhersteller sind einzuhalten; Materialien und eingesetzte Materialcompounds können Änderungen unterliegen.
1 Sonderlängen auf Anfrage lieferbar
Varianten FPO/PP
| Material | Technische Angaben |
Hersteller | Folien- anschluss |
|
|---|---|---|---|---|
| FPO/PP ähnlich RAL 7044, Seidengrau |
Rohrlänge 490 mm 1 | D 50 mm (DN 50) |
Bauder | Thermoplan T |
| SIKA | Sarnafil TS77 | |||
| Soprema | FLAGON Premio | |||
| D 63 mm | Bauder | Thermoplan T | ||
| SIKA | Sarnafil TS77 | |||
| Soprema | FLAGON Premio | |||
| D 75 mm (DN 70) |
Bauder | Thermoplan T | ||
| SIKA | Sarnafil TS77 | |||
| Soprema | FLAGON Premio | |||
| D 110 mm (DN 100) | Bauder | Thermoplan T | ||
| SIKA | Sarnafil TS77 | |||
| Soprema | FLAGON Premio | |||
| D 125 mm (DN 125) | Bauder | Thermoplan T | ||
| SIKA | Sarnafil TS77 | |||
| Soprema | FLAGON Premio | |||
Achtung: Die Verarbeitungsvorschriften der Dachbahnenhersteller sind einzuhalten; Materialien und eingesetzte Materialcompounds können Änderungen unterliegen.
1 Sonderlängen auf Anfrage lieferbar
Beispiele
Entwässerungsleistung
LGA-geprüfte Kennwerte
| Durchmesser | Anstauhöhe | |
|---|---|---|
| 35 mm | 65 mm | |
| D 50 mm (DN 50) | 0,51 l/s | 1,31 l/s |
| D 75 mm (DN 70) | 0,65 l/s | 1,65 l/s |
| D 110 mm (DN 100) | 1,00 l/s | 2,65 l/s |
| D 125 mm (DN 125) | 1,00 l/s | 2,80 l/s |
Technische Zeichnungen
| Technische Daten | |
|---|---|
| D | 50 / 63 / 75 / 110 / 125 mm |
| a | 300 mm |
| l | 490 mm 1 |
| t | 3,0 mm |
| Folienanschluss (FA) | L 500 x B 500 mm |
| Rohrneigung 5 ° | |
1 Sonderlängen auf Anfrage lieferbar
Downloads
Verpackungseinheiten
Lieferung erfolgt im Karton, VE 1 Stück
Ihre Wünsche
Sie haben noch Fragen oder brauchen eine eigene Variante dieses Produkts? Sprechen Sie mit uns! Wir prüfen gerne gemeinsam mit Ihnen, was wir für Sie tun können!
Funktion
Formteil für horizontale Notentwässerung durch die Attika. Einbau mit Anschluss an ein Rohrsystem zur Wasserableitung oder Freistrahl. Beim Einbau ist der genaue Einbaupunkt in Abhängigkeit zur Wasserhöhe zu beachten.
Material
Varianten PVC und FPO/PP mit angeschweißter Anschlussmanschette für leichte Verbindung an die passende Dachbahn. Das Material des Grundkörpers ist witterungsbeständig modifiziert: UV-stabilisiert, gegen Wärmeabbau und oxidative Alterung sowie kälteschlagzäh.
Einbau
Notüberlauf durch horizontale Öffnung in Attika schieben, auf dem Untergrund ausrichten und über die Bohrungen am Tablettrand an vier Punkten im Untergrund lagesicher befestigen. Die Anschlussmanschette mit der Abdichtungsbahn umlaufend fachgerecht und nach den Herstellervorgaben des Dachbahnenherstellers verschweißen.
Varianten PVC
| Material | Technische Angaben | Folienanschluss | |
|---|---|---|---|
| PVC ähnlich RAL 7035, Lichtgrau |
Rohrlänge 490 mm 1 | D 50 mm (DN 50) |
PVC |
| D 63 mm | |||
| D 75 mm (DN 70) |
|||
| D 110 mm (DN 100) |
|||
| D 125 mm (DN 125) |
|||
Achtung: Die Verarbeitungsvorschriften der Dachbahnenhersteller sind einzuhalten; Materialien und eingesetzte Materialcompounds können Änderungen unterliegen.
1 Sonderlängen auf Anfrage lieferbar
Varianten FPO/PP
| Material | Technische Angaben |
Hersteller | Folien- anschluss |
|
|---|---|---|---|---|
| FPO/PP ähnlich RAL 7044, Seidengrau |
Rohrlänge 490 mm 1 | D 50 mm (DN 50) |
Bauder | Thermoplan T |
| SIKA | Sarnafil TS77 | |||
| Soprema | FLAGON Premio | |||
| D 63 mm | Bauder | Thermoplan T | ||
| SIKA | Sarnafil TS77 | |||
| Soprema | FLAGON Premio | |||
| D 75 mm (DN 70) |
Bauder | Thermoplan T | ||
| SIKA | Sarnafil TS77 | |||
| Soprema | FLAGON Premio | |||
| D 110 mm (DN 100) | Bauder | Thermoplan T | ||
| SIKA | Sarnafil TS77 | |||
| Soprema | FLAGON Premio | |||
| D 125 mm (DN 125) | Bauder | Thermoplan T | ||
| SIKA | Sarnafil TS77 | |||
| Soprema | FLAGON Premio | |||
Achtung: Die Verarbeitungsvorschriften der Dachbahnenhersteller sind einzuhalten; Materialien und eingesetzte Materialcompounds können Änderungen unterliegen.
1 Sonderlängen auf Anfrage lieferbar
Beispiele
Entwässerungsleistung
LGA-geprüfte Kennwerte
| Durchmesser | Anstauhöhe | |
|---|---|---|
| 35 mm | 65 mm | |
| D 50 mm (DN 50) | 0,51 l/s | 1,31 l/s |
| D 75 mm (DN 70) | 0,65 l/s | 1,65 l/s |
| D 110 mm (DN 100) | 1,00 l/s | 2,65 l/s |
| D 125 mm (DN 125) | 1,00 l/s | 2,80 l/s |
Technische Zeichnungen
| Technische Daten | |
|---|---|
| D | 50 / 63 / 75 / 110 / 125 mm |
| a | 300 mm |
| l | 490 mm 1 |
| t | 3,0 mm |
| Folienanschluss (FA) | L 500 x B 500 mm |
| Rohrneigung 5 ° | |
1 Sonderlängen auf Anfrage lieferbar
Downloads
Verpackungseinheiten
Lieferung erfolgt im Karton, VE 1 Stück
Ihre Wünsche
Sie haben noch Fragen oder brauchen eine eigene Variante dieses Produkts? Sprechen Sie mit uns! Wir prüfen gerne gemeinsam mit Ihnen, was wir für Sie tun können!
