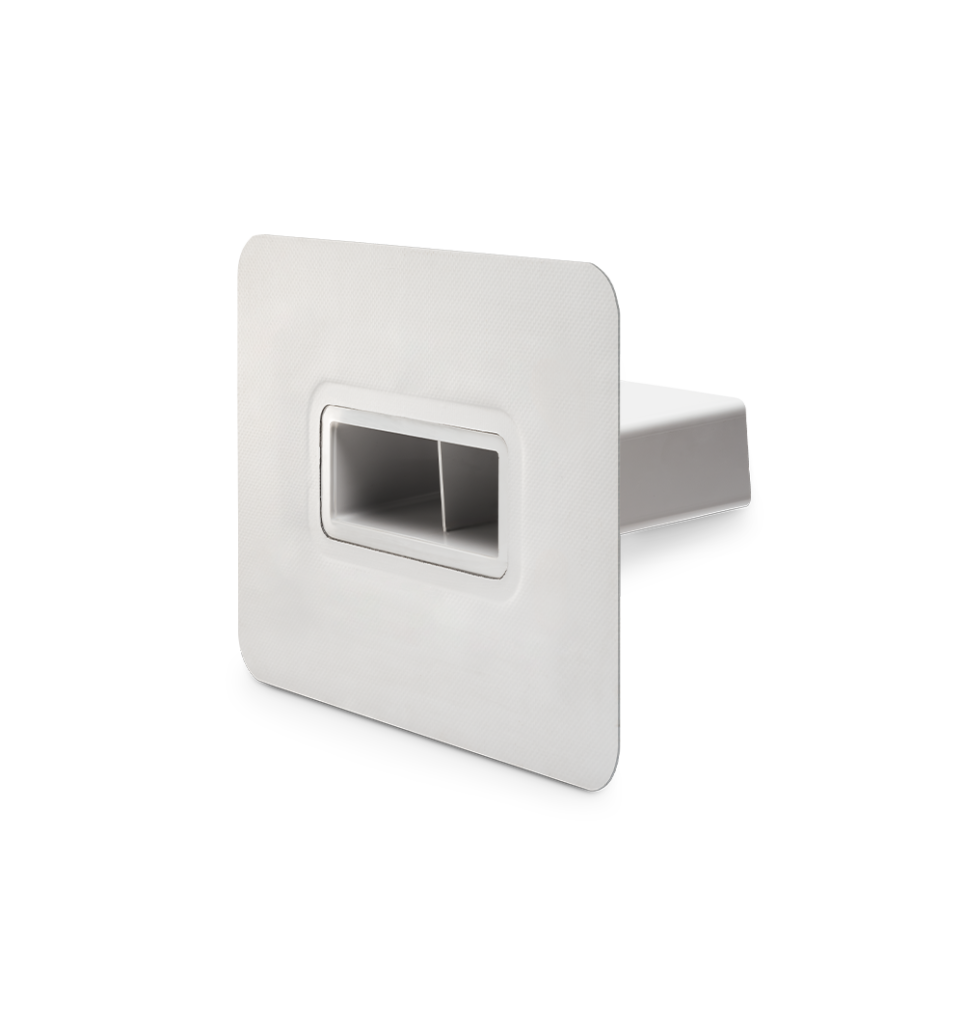

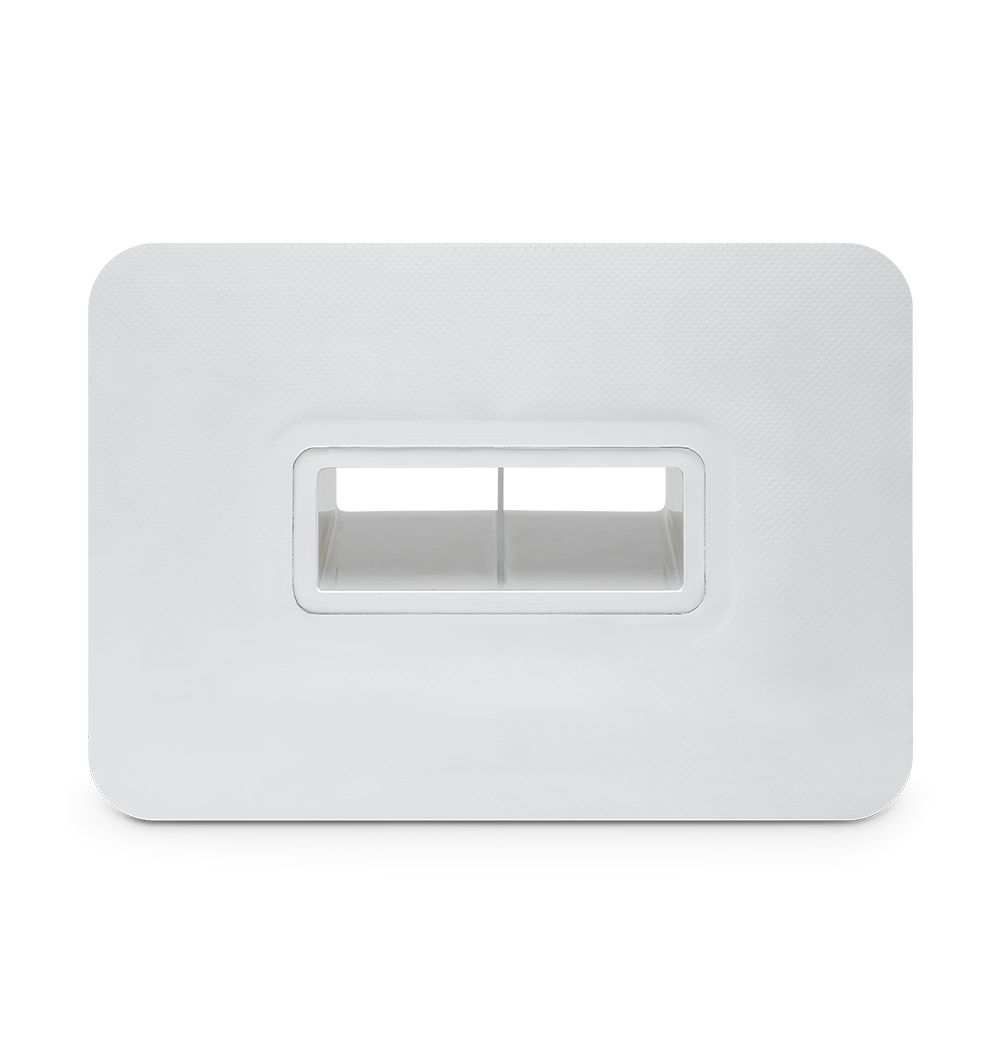

Notüberlauf, rechteckig Nexo Fix

Notüberlauf Nexo Fix, rechteckig

Zur schnellen Not-Entwässerung von Dachflächen durch die Attika bei Überlastung der Standard-Ablauflösung

Jetzt anfragen

Funktion

Formteil für horizontale Entwässerung oder Notentwässerung durch die Attika. Bei Einbau ist der genaue Einbaupunkt in Abhängigkeit zur Wasserhöhe zu beachten.

Material

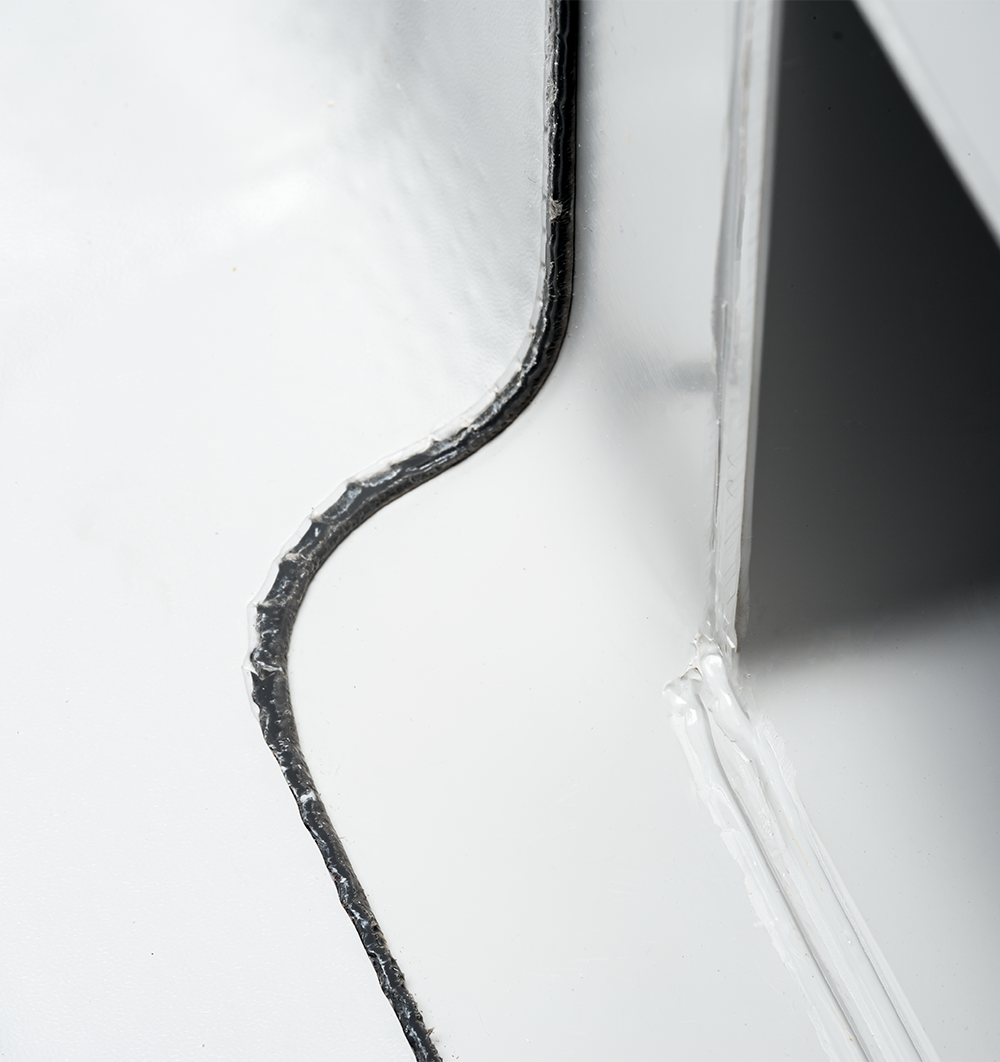

Varianten PVC und FPO/PP mit angeschweißter Anschlussmanschette für leichte Verbindung an die passende Dachbahn. Das Material des Grundkörpers ist witterungsbeständig modifiziert: UV-stabilisiert, gegen Wärmeabbau und oxidative Alterung sowie kälteschlagzäh.

Einbau

Notüberlauf durch horizontale Öffnung in Attika schieben, auf dem Untergrund ausrichten und über die Bohrungen am Tablettrand an vier Punkten im Untergrund lagesicher befestigen. Die Anschlussmanschette mit der Abdichtungsbahn umlaufend fachgerecht und nach den Herstellervorgaben des Dachbahnenherstellers verschweißen.

Varianten PVC

Material Kanal = B x H x L 1 Folienanschluss
PVC
ähnlich RAL 7047,
Telegrau 4		 120 x 60 x L 300 mm PVC
120 x 60 x L 600 mm
180 x 80 x L 300 mm
180 x 80 x L 600 mm
300 x 80 x L 300 mm
300 x 80 x L 600 mm
300 x 100 x L 300 mm
300 x 100 x L 600 mm
500 x 100 x L 300 mm
500 x 100 x L 600 mm
600 x 100 x L 300 mm
600 x 100 x L 600 mm

Achtung: Die Verarbeitungsvorschriften der Dachbahnenhersteller sind einzuhalten; Materialien und eingesetzte Materialcompounds können Änderungen unterliegen.

1 Sondergrößen auf Anfrage lieferbar

Varianten FPO/PP

Material Kanal = B x H x L 1 Hersteller Folien-
anschluss
FPO/PP
ähnlich RAL 7044,
Seidengrau		 120 x 60 x L 300 mm Bauder Thermoplan T
SIKA Sarnafil TS77
Soprema FLAGON Premio
120 x 60 x L 600 mm Bauder Thermoplan T
SIKA Sarnafil TS77
Soprema FLAGON Premio
180 x 80 x L 300 mm Bauder Thermoplan T
SIKA Sarnafil TS77
Soprema FLAGON Premio
180 x 80 x L 600 mm Bauder Thermoplan T
SIKA Sarnafil TS77
Soprema FLAGON Premio
300 x 80 x L 300 mm Bauder Thermoplan T
SIKA Sarnafil TS77
Soprema FLAGON Premio
300 x 80 x L 600 mm Bauder Thermoplan T
SIKA Sarnafil TS77
Soprema FLAGON Premio
300 x 100 x L 300 mm Bauder Thermoplan T
SIKA Sarnafil TS77
Soprema FLAGON Premio
300 x 100 x L 600 mm Bauder Thermoplan T
SIKA Sarnafil TS77
Soprema FLAGON Premio
500 x 100 x L 300 mm Bauder Thermoplan T
SIKA Sarnafil TS77
Soprema FLAGON Premio
500 x 100 x L 600 mm Bauder Thermoplan T
SIKA Sarnafil TS77
Soprema FLAGON Premio
600 x 100 x L 300 mm Bauder Thermoplan T
SIKA Sarnafil TS77
Soprema FLAGON Premio
600 x 100 x L 600 mm Bauder Thermoplan T
SIKA Sarnafil TS77
Soprema FLAGON Premio

Achtung: Die Verarbeitungsvorschriften der Dachbahnenhersteller sind einzuhalten; Materialien und eingesetzte Materialcompounds können Änderungen unterliegen.

1 Sondergrößen auf Anfrage lieferbar

Beispiele

Entwässerungsleistung

LGA-geprüfte Kennwerte

Kanal = B x H Anstauhöhe
35 mm 65 mm
120 x 60 mm 3,00 l/s 7,80 l/s
180 x 80 mm 3,00 l/s 7,80 l/s
300 x 80 mm 5,50 l/s 13,40 l/s
300 x 100 mm 7,20 l/s k. A.
500 x 100 mm 7,50 l/s 19,20 l/s
600 x 100 mm 12,60 l/s 29,40 l/s
Folienanschluss (FA)
Maße
(L x B)		 440 x 500 mm 460 x 560 mm 460 x 680 mm 480 x 680 mm 460 x 880 mm 480 x
980 mm
Maße
für		 120 x
60 x
300/600 mm		 180 x
80 x
300/600 mm		 300 x
80 x
300/600 mm		 300 x
100 x
300/600 mm		 500 x
100 x
300/600 mm		 600 x 100 x 300/600 mm

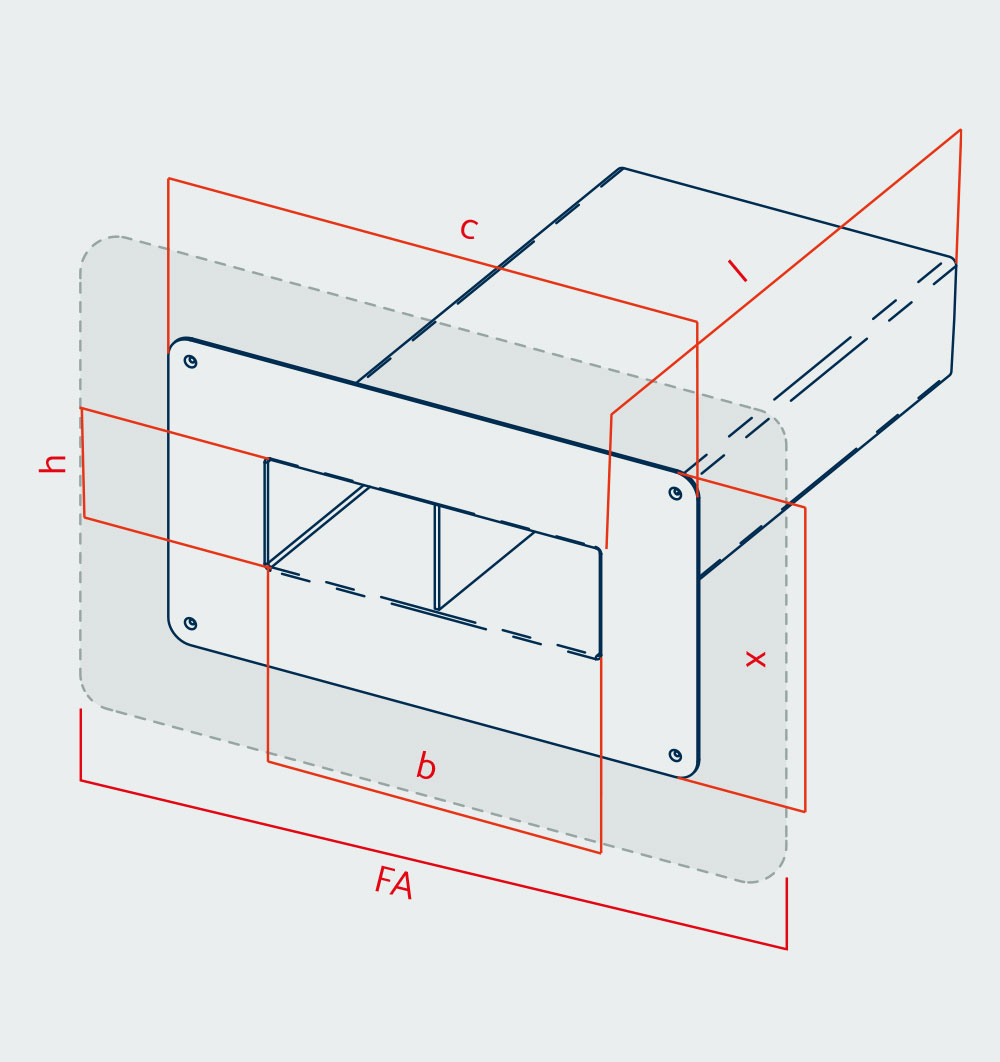

Technische Zeichnungen

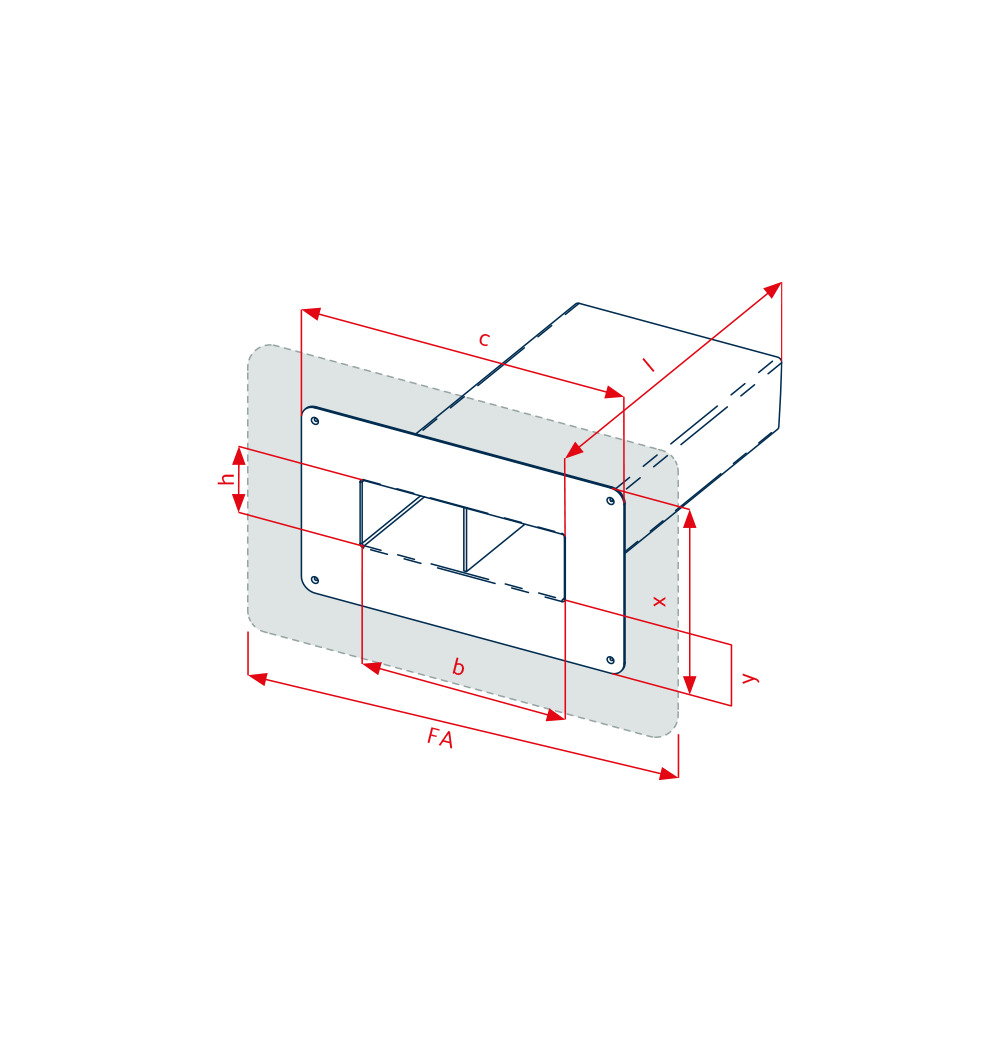

Technische Daten
Kanal = B x H b h c x y
120 x 60 mm 120 mm 60 mm 300 mm 240 mm 90 mm
180 x 80 mm 180 mm 80 mm 360 mm 260 mm 90 mm
300 x 80 mm 300 mm 80 mm 480 mm 260 mm 90 mm
300 x 100 mm 300 mm 100 mm 480 mm 280 mm 90 mm
500 x 100 mm 500 mm 100 mm 680 mm 280 mm 90 mm
600 x 100 mm 600 mm 100 mm 780 mm 280 mm 90 mm
Rohrneigung jeweils 5 °

Downloads

Datenblatt Notüberlauf Nexo Fix, rechteckig
Ausschreibungstext Entwässerung / Notentwässerung rechteckig

Verpackungseinheiten

Lieferung erfolgt im Karton, VE 1 Stück

Ihre Wünsche

Sie haben noch Fragen oder brauchen eine eigene Variante dieses Produkts? Sprechen Sie mit uns! Wir prüfen gerne gemeinsam mit Ihnen, was wir für Sie tun können!

Kontakt

Formteil für horizontale Entwässerung oder Notentwässerung durch die Attika. Bei Einbau ist der genaue Einbaupunkt in Abhängigkeit zur Wasserhöhe zu beachten.

Varianten PVC und FPO/PP mit angeschweißter Anschlussmanschette für leichte Verbindung an die passende Dachbahn. Das Material des Grundkörpers ist witterungsbeständig modifiziert: UV-stabilisiert, gegen Wärmeabbau und oxidative Alterung sowie kälteschlagzäh.

Notüberlauf durch horizontale Öffnung in Attika schieben, auf dem Untergrund ausrichten und über die Bohrungen am Tablettrand an vier Punkten im Untergrund lagesicher befestigen. Die Anschlussmanschette mit der Abdichtungsbahn umlaufend fachgerecht und nach den Herstellervorgaben des Dachbahnenherstellers verschweißen.

Material Kanal = B x H x L 1 Folienanschluss
PVC
ähnlich RAL 7047,
Telegrau 4		 120 x 60 x L 300 mm PVC
120 x 60 x L 600 mm
180 x 80 x L 300 mm
180 x 80 x L 600 mm
300 x 80 x L 300 mm
300 x 80 x L 600 mm
300 x 100 x L 300 mm
300 x 100 x L 600 mm
500 x 100 x L 300 mm
500 x 100 x L 600 mm
600 x 100 x L 300 mm
600 x 100 x L 600 mm

Achtung: Die Verarbeitungsvorschriften der Dachbahnenhersteller sind einzuhalten; Materialien und eingesetzte Materialcompounds können Änderungen unterliegen.

1 Sondergrößen auf Anfrage lieferbar

Material Kanal = B x H x L 1 Hersteller Folien-
anschluss
FPO/PP
ähnlich RAL 7044,
Seidengrau		 120 x 60 x L 300 mm Bauder Thermoplan T
SIKA Sarnafil TS77
Soprema FLAGON Premio
120 x 60 x L 600 mm Bauder Thermoplan T
SIKA Sarnafil TS77
Soprema FLAGON Premio
180 x 80 x L 300 mm Bauder Thermoplan T
SIKA Sarnafil TS77
Soprema FLAGON Premio
180 x 80 x L 600 mm Bauder Thermoplan T
SIKA Sarnafil TS77
Soprema FLAGON Premio
300 x 80 x L 300 mm Bauder Thermoplan T
SIKA Sarnafil TS77
Soprema FLAGON Premio
300 x 80 x L 600 mm Bauder Thermoplan T
SIKA Sarnafil TS77
Soprema FLAGON Premio
300 x 100 x L 300 mm Bauder Thermoplan T
SIKA Sarnafil TS77
Soprema FLAGON Premio
300 x 100 x L 600 mm Bauder Thermoplan T
SIKA Sarnafil TS77
Soprema FLAGON Premio
500 x 100 x L 300 mm Bauder Thermoplan T
SIKA Sarnafil TS77
Soprema FLAGON Premio
500 x 100 x L 600 mm Bauder Thermoplan T
SIKA Sarnafil TS77
Soprema FLAGON Premio
600 x 100 x L 300 mm Bauder Thermoplan T
SIKA Sarnafil TS77
Soprema FLAGON Premio
600 x 100 x L 600 mm Bauder Thermoplan T
SIKA Sarnafil TS77
Soprema FLAGON Premio

Achtung: Die Verarbeitungsvorschriften der Dachbahnenhersteller sind einzuhalten; Materialien und eingesetzte Materialcompounds können Änderungen unterliegen.

1 Sondergrößen auf Anfrage lieferbar

Kanal = B x H Anstauhöhe
35 mm 65 mm
120 x 60 mm 3,00 l/s 7,80 l/s
180 x 80 mm 3,00 l/s 7,80 l/s
300 x 80 mm 5,50 l/s 13,40 l/s
300 x 100 mm 7,20 l/s k. A.
500 x 100 mm 7,50 l/s 19,20 l/s
600 x 100 mm 12,60 l/s 29,40 l/s
Folienanschluss (FA)
Maße
(L x B)		 440 x 500 mm 460 x 560 mm 460 x 680 mm 480 x 680 mm 460 x 880 mm 480 x
980 mm
Maße
für		 120 x
60 x
300/600 mm		 180 x
80 x
300/600 mm		 300 x
80 x
300/600 mm		 300 x
100 x
300/600 mm		 500 x
100 x
300/600 mm		 600 x 100 x 300/600 mm
Technische Daten
Kanal = B x H b h c x y
120 x 60 mm 120 mm 60 mm 300 mm 240 mm 90 mm
180 x 80 mm 180 mm 80 mm 360 mm 260 mm 90 mm
300 x 80 mm 300 mm 80 mm 480 mm 260 mm 90 mm
300 x 100 mm 300 mm 100 mm 480 mm 280 mm 90 mm
500 x 100 mm 500 mm 100 mm 680 mm 280 mm 90 mm
600 x 100 mm 600 mm 100 mm 780 mm 280 mm 90 mm
Rohrneigung jeweils 5 °

Lieferung erfolgt im Karton, VE 1 Stück

Sie haben noch Fragen oder brauchen eine eigene Variante dieses Produkts? Sprechen Sie mit uns! Wir prüfen gerne gemeinsam mit Ihnen, was wir für Sie tun können!

Kontakt

Das passende Zubehör

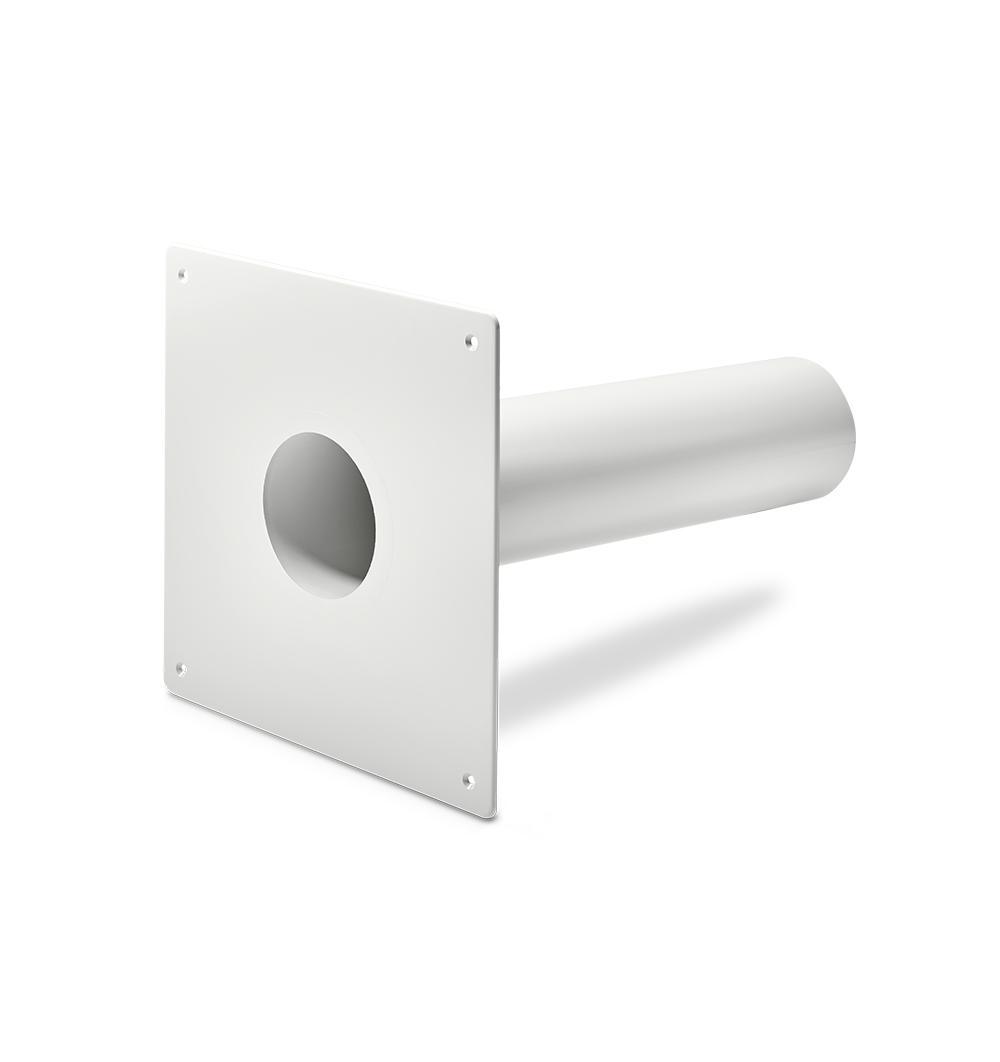

Dampfsperrplatte für Speier und Notüberlauf rund und rechteckig

Dampfsperrplatte für Speier und Notüberlauf rund und rechteckig

Fertig konfigurierte Platte für dampfdichten Durchgang des Rohrs zur Attika

Produkt anzeigen

Dampfsperrplatte für Speier und Notüberlauf rund und rechteckig

Dampfsperrplatte für Speier und Notüberlauf rund und rechteckig
Produkt anzeigen

Fertig konfigurierte Platte für dampfdichten Durchgang des Rohrs zur Attika

Verwandte Produkte

Notüberlauf, rechteckig

Notüberlauf, rechteckig

Zur schnellen Not-Entwässerung von Dachflächen durch die Attika bei Überlastung der Standard-Ablauflösung

Produkt anzeigen

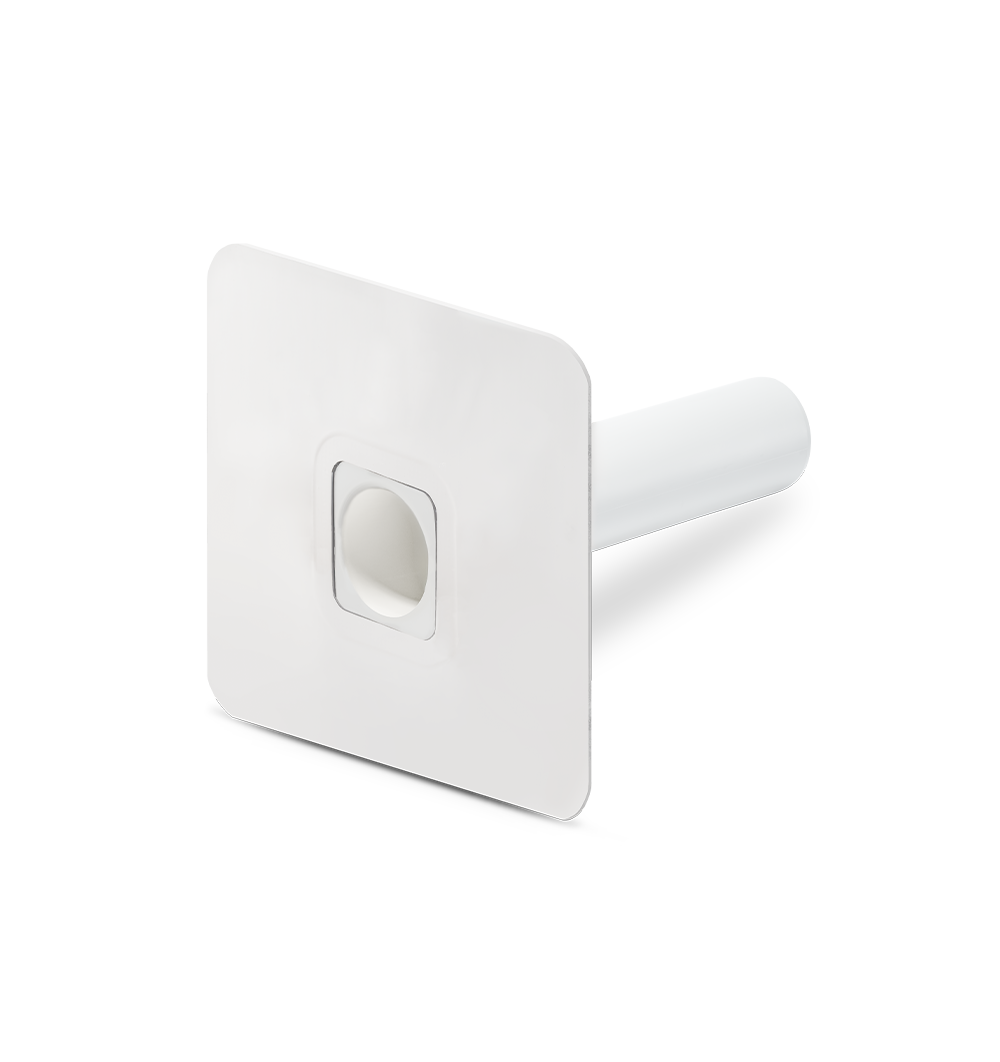

Notüberlauf, rund
