Kontrollstutzen einteilig für das Flachdach-Paket
Zuverlässig dichte, verschließbare Öffnung zur Zustandskontrolle des Dachpakets
Funktion
Der Kontrollstutzen dient der regelmäßigen, einfachen und sicheren Kontrolle des Flachdachs ohne zerstörende Öffnung. Undichtigkeiten können daher schnell entdeckt und folglich die Schadensgröße deutlich reduziert werden.
Material
Varianten PVC, FPO/PP 1 und BIT für Anschluss an die jeweilige passende Materialvariante der Dachbahn. Die Materialien sind witterungsbeständig modifiziert; UV-stabilisiert, gegen Wärmeabbau und oxidative Alterung sowie kälteschlagzäh.
- PVC ähnlich RAL 7035, Lichtgrau
- FPO/PP ähnlich RAL 7044, Seidengrau
- BIT Besandet
1 Alternativ auch in FPO/PE lieferbar
Einbau
Bei jedem gewählten Teilabschnitt wird der Kontrollstutzen möglichst am Tiefpunkt auf die Dampfsperre gesetzt. Optional kann eine Lagefixierung gegen Verschieben erfolgen. Darauffolgend Verlegung der Dämmung und Abdichtung mit fachgerechtem Anschluss der Abdichtung an das Rohr des Kontrollstutzens.

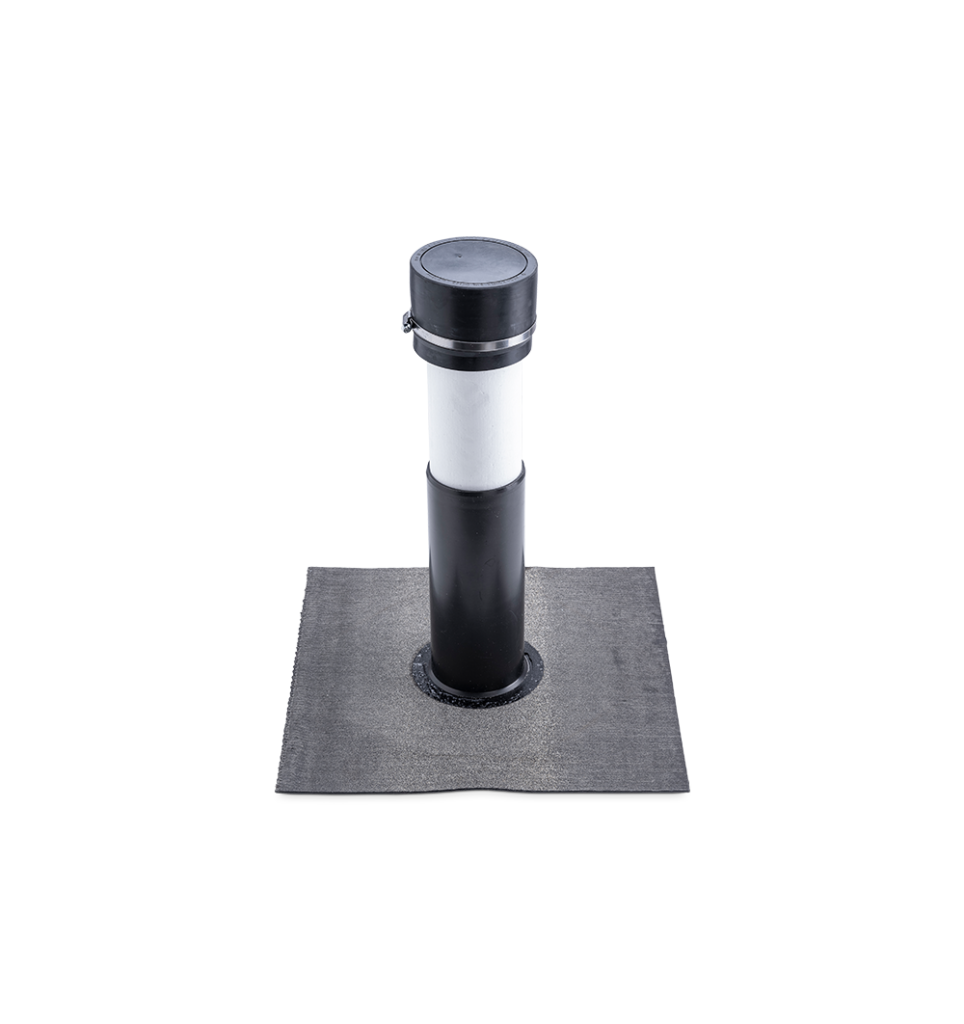

Variante BIT
| Material | Höhe | Durchmesser |
|---|---|---|
| BIT Besandet | 605 mm | D 125 mm (DN 125) |
Achtung: Die Verarbeitungsvorschriften der Dachbahnenhersteller sind einzuhalten; Materialien und eingesetzte Materialcompounds können Änderungen unterliegen.
Variante PVC
| Material | Höhe | Durchmesser |
|---|---|---|
| PVC ähnlich RAL 7035, Lichtgrau |
605 mm | D 125 mm (DN 125) |
Achtung: Die Verarbeitungsvorschriften der Dachbahnenhersteller sind einzuhalten; Materialien und eingesetzte Materialcompounds können Änderungen unterliegen.
Variante FPO/PP
| Material | Höhe | Durchmesser |
|---|---|---|
| FPO/PP 1 ähnlich RAL 7044, Seidengrau |
605 mm | D 125 mm (DN 125) |
Achtung: Die Verarbeitungsvorschriften der Dachbahnenhersteller sind einzuhalten; Materialien und eingesetzte Materialcompounds können Änderungen unterliegen.
1 Alternativ auch in FPO/PE lieferbar

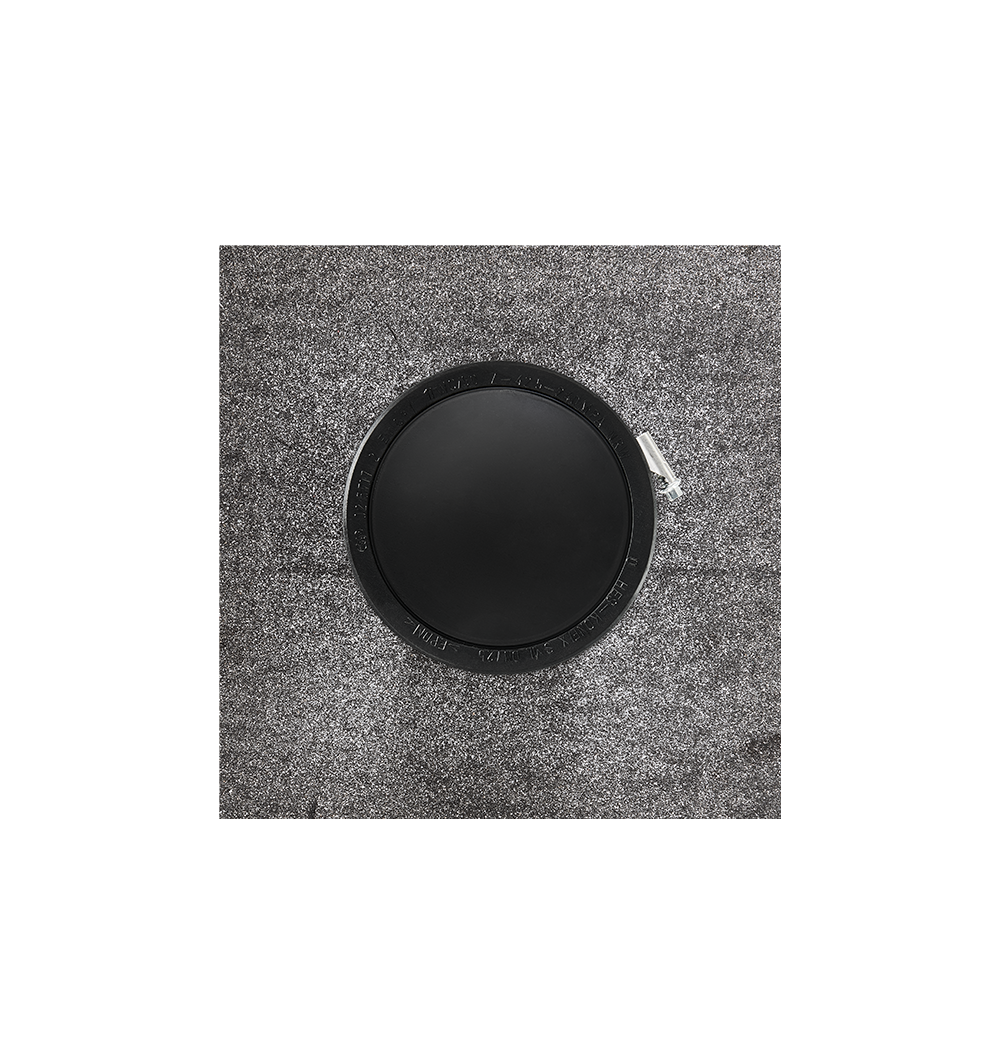

Beispiele

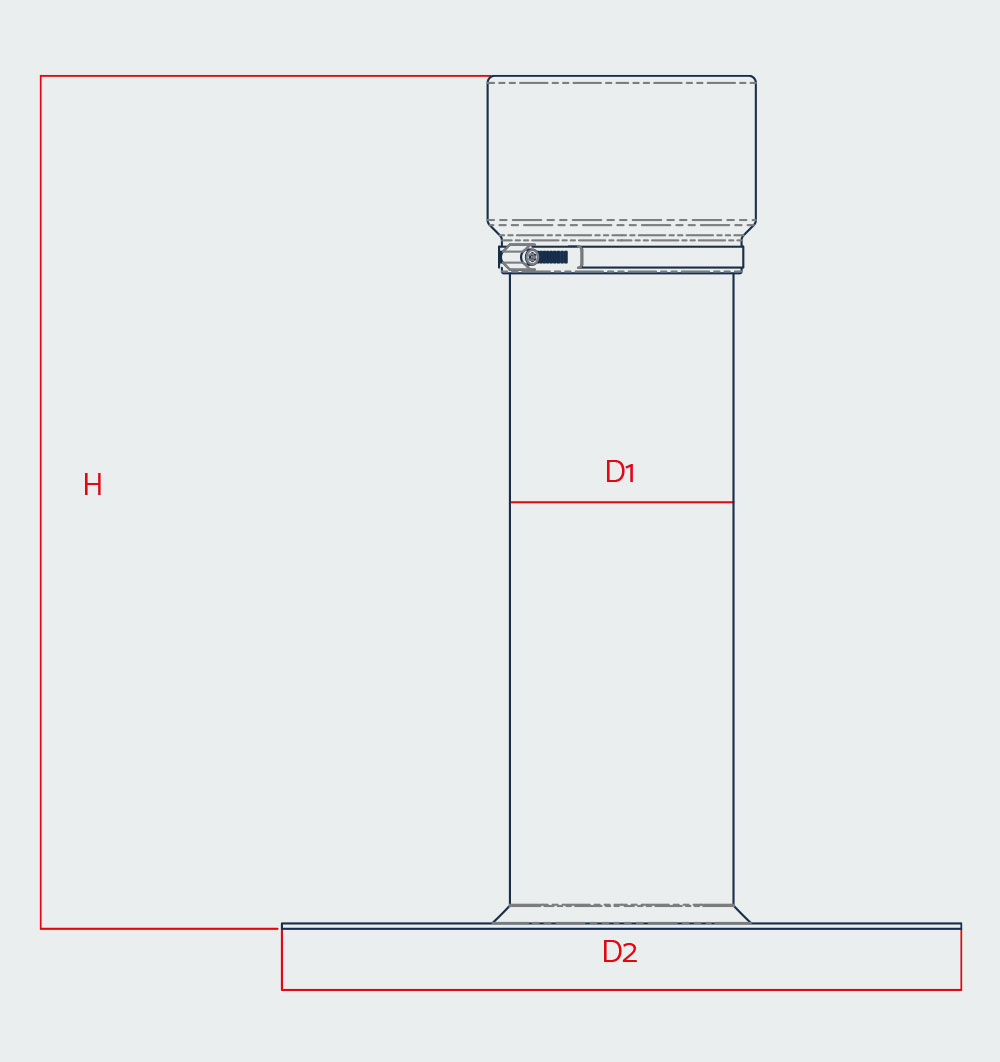

Technische Zeichnungen
| Technische Daten | |
|---|---|
| H1 | 380 mm |
| H2 (mit Styroporkern) | 605 mm |
| D1 | 125 mm |
| D2 | 380 mm |
Verpackungseinheiten
Lieferung erfolgt in Folienbeutel, VE 1 Stück
Ihre Wünsche
Sie haben noch Fragen oder brauchen eine eigene Variante dieses Produkts? Sprechen Sie mit uns! Wir prüfen gerne gemeinsam mit Ihnen, was wir für Sie tun können!
Funktion
Der Kontrollstutzen dient der regelmäßigen, einfachen und sicheren Kontrolle des Flachdachs ohne zerstörende Öffnung. Undichtigkeiten können daher schnell entdeckt und folglich die Schadensgröße deutlich reduziert werden.
Material
Varianten PVC, FPO/PP 1 und BIT für Anschluss an die jeweilige passende Materialvariante der Dachbahn. Die Materialien sind witterungsbeständig modifiziert; UV-stabilisiert, gegen Wärmeabbau und oxidative Alterung sowie kälteschlagzäh.
- PVC ähnlich RAL 7035, Lichtgrau
- FPO/PP ähnlich RAL 7044, Seidengrau
- BIT Besandet
1 Alternativ auch in FPO/PE lieferbar
Einbau
Bei jedem gewählten Teilabschnitt wird der Kontrollstutzen möglichst am Tiefpunkt auf die Dampfsperre gesetzt. Optional kann eine Lagefixierung gegen Verschieben erfolgen. Darauffolgend Verlegung der Dämmung und Abdichtung mit fachgerechtem Anschluss der Abdichtung an das Rohr des Kontrollstutzens.
Variante BIT
| Material | Höhe | Durchmesser |
|---|---|---|
| BIT Besandet | 605 mm | D 125 mm (DN 125) |
Achtung: Die Verarbeitungsvorschriften der Dachbahnenhersteller sind einzuhalten; Materialien und eingesetzte Materialcompounds können Änderungen unterliegen.
Variante PVC
| Material | Höhe | Durchmesser |
|---|---|---|
| PVC ähnlich RAL 7035, Lichtgrau |
605 mm | D 125 mm (DN 125) |
Achtung: Die Verarbeitungsvorschriften der Dachbahnenhersteller sind einzuhalten; Materialien und eingesetzte Materialcompounds können Änderungen unterliegen.
Variante FPO/PP
| Material | Höhe | Durchmesser |
|---|---|---|
| FPO/PP 1 ähnlich RAL 7044, Seidengrau |
605 mm | D 125 mm (DN 125) |
Achtung: Die Verarbeitungsvorschriften der Dachbahnenhersteller sind einzuhalten; Materialien und eingesetzte Materialcompounds können Änderungen unterliegen.
1 Alternativ auch in FPO/PE lieferbar
Beispiele
Technische Zeichnungen
| Technische Daten | |
|---|---|
| H1 | 380 mm |
| H2 (mit Styroporkern) | 605 mm |
| D1 | 125 mm |
| D2 | 380 mm |
Verpackungseinheiten
Lieferung erfolgt in Folienbeutel, VE 1 Stück
Ihre Wünsche
Sie haben noch Fragen oder brauchen eine eigene Variante dieses Produkts? Sprechen Sie mit uns! Wir prüfen gerne gemeinsam mit Ihnen, was wir für Sie tun können!
Verwandte Produkte
Kontrollstutzen Nexo Fix einteilig für das Flachdach-Paket
Zuverlässig dichte, verschließbare Öffnung zur Zustandskontrolle des Dachpakets
Flachdachlüfter als Stranglüfter mit Wetterschutzkappe
Lüfter zum direkten Anschluss von Lüftungsrohren durch das Dachpaket
Flachdachlüfter Nexo Fix als Stranglüfter mit Wetterschutzkappe
Lüfter zum direkten Anschluss von Lüftungsrohren durch das Dachpaket
Flachdachlüfter als Kaltdachlüfter mit Wetterschutzkappe
Belüften und entlüften von Flachdachkonstruktionen – auch zur Feuchteabfuhr von durchfeuchteten Dachpaketen
Flachdachlüfter Nexo Fix als Kaltdachlüfter mit Wetterschutzkappe
Belüften und entlüften von Flachdachkonstruktionen – auch zur Feuchteabfuhr von durchfeuchteten Dachpaketen

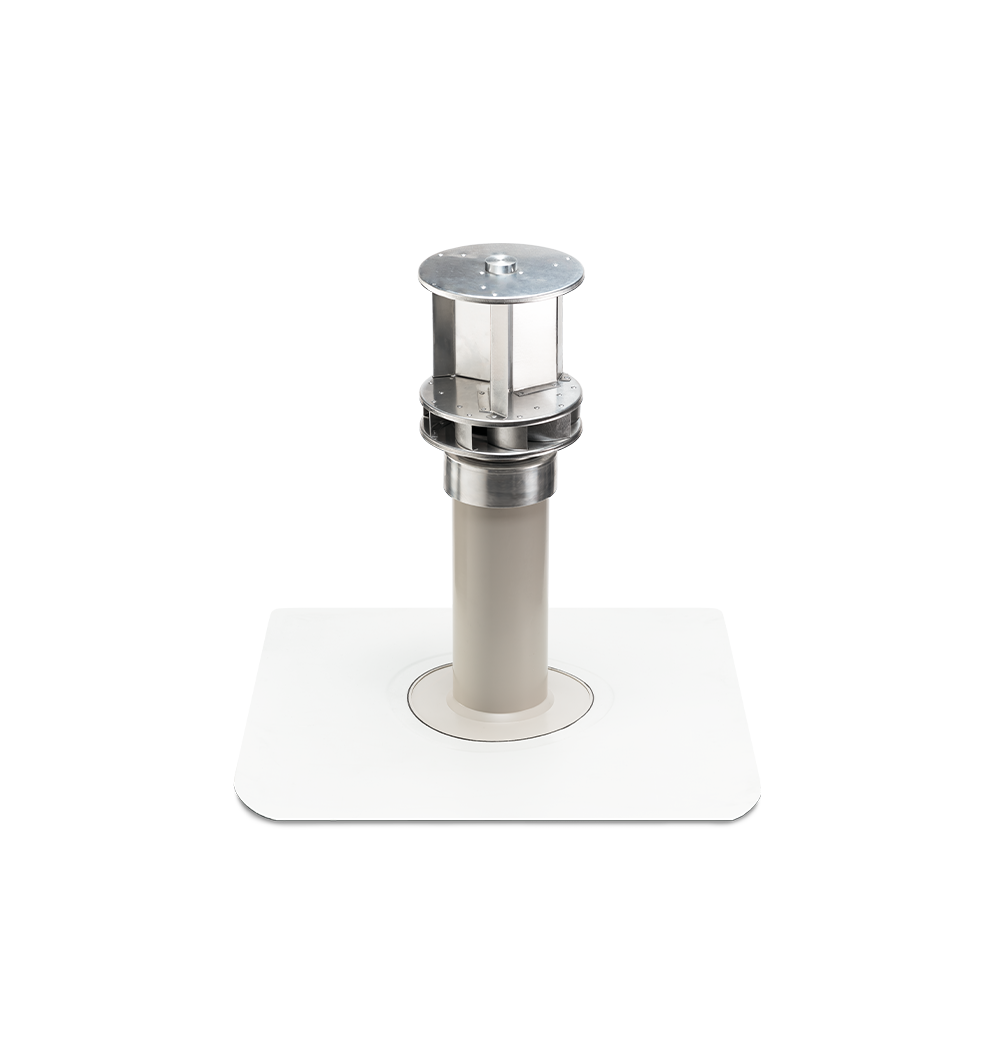

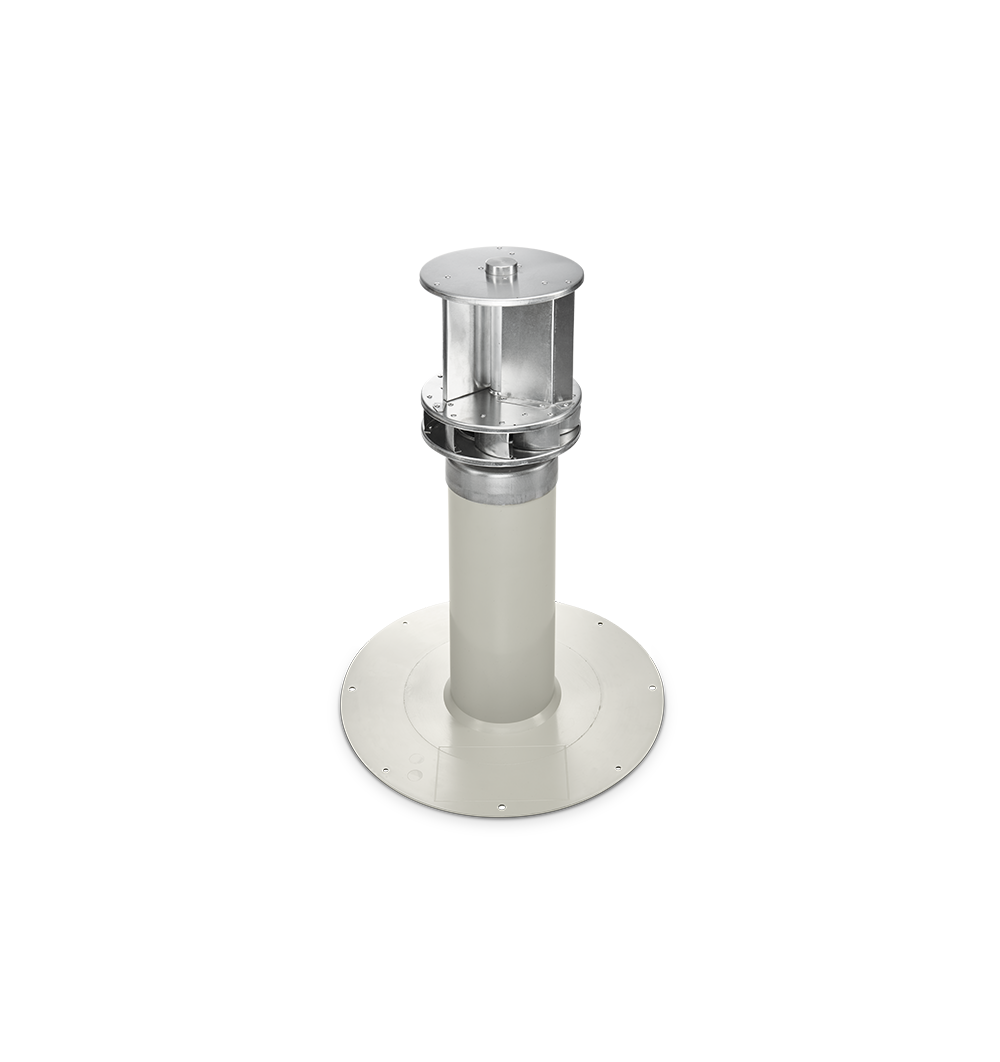

Flachdachlüfter als Sanierungslüfter mit Zwangsentlüftung
