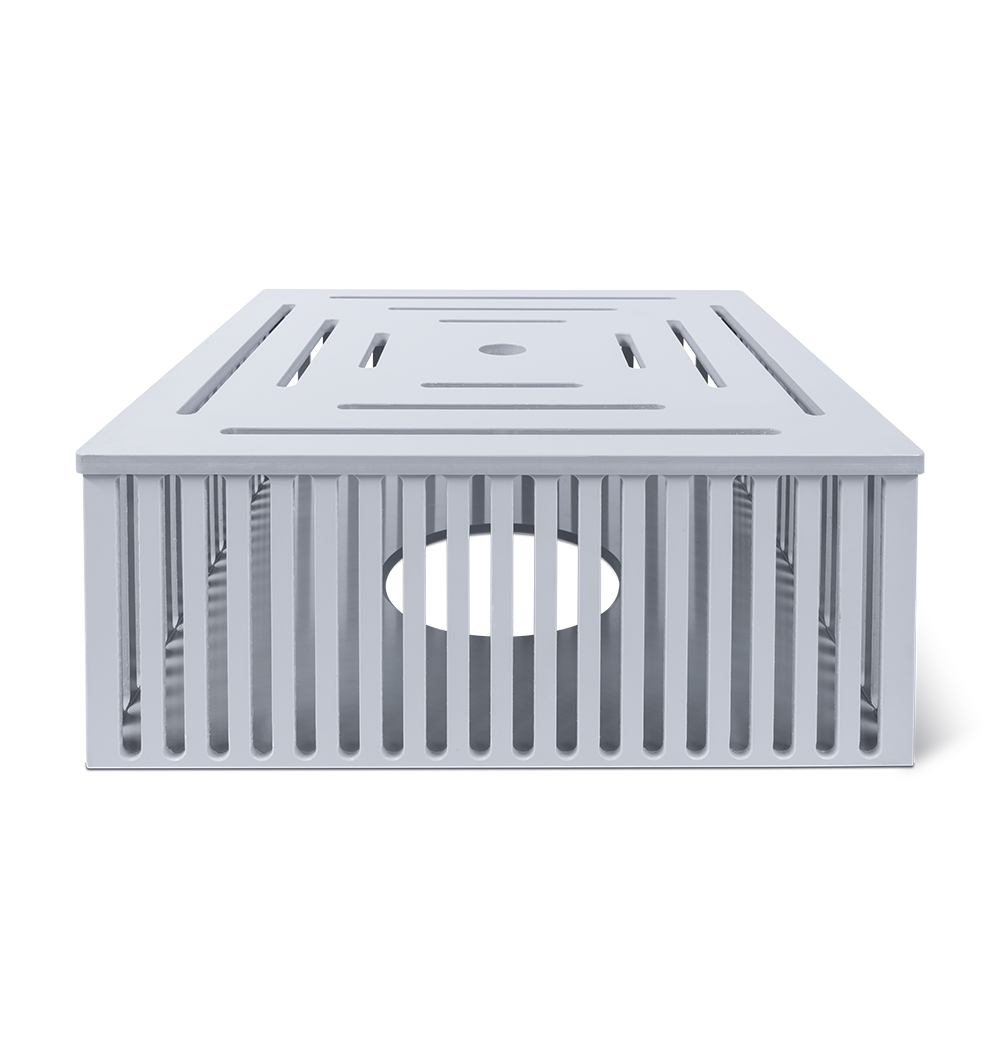

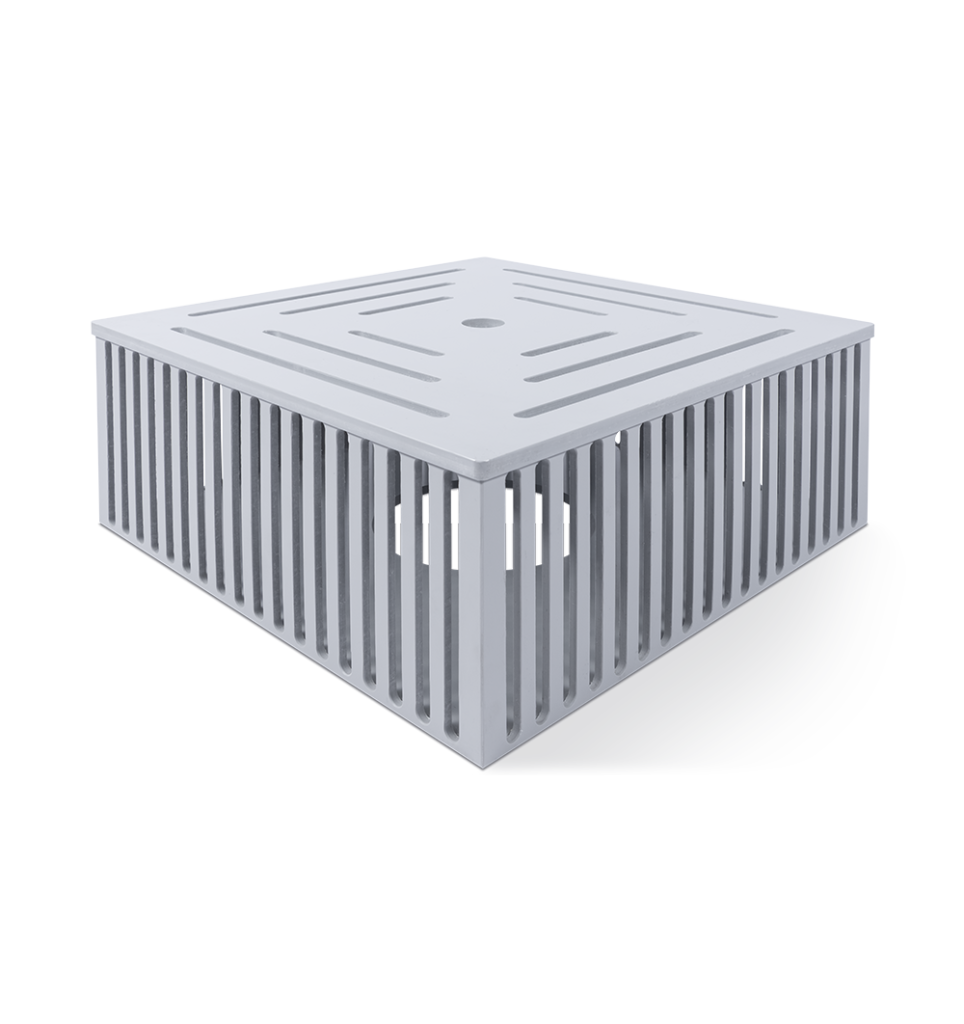

Kontrollschacht
Aufsatz für KALA-Abläufe zur sicheren Rückhaltung von groben Schmutzpartikeln und Verhinderung von Anlagerungen am Gully
Funktion
Der Kontrollschacht hält bei Dachbegrünungen zuverlässig groben Schmutz zurück und verhindert eine Anlagerung am Gully. Größere Schmutzeintragungen werden zurückgehalten. Die Funktionsfähigkeit des Gullys bleibt gewährleistet. Die Schachtabdeckung kann zu Kontroll- und Revisionszwecken abgenommen werden.
Material
PVC Hellgrau, kaltschlagzäh, witterungsbeständig
Einbau
Der Kontrollschacht wird auf den Entwässerungspunkt über dem Ablauf mittig zentriert aufgesetzt. Der Kieskorb wird in die Öffnung gesteckt und festgeklemmt. Die Schachtabdeckung wird aufgesetzt. Abschließend wird Kies allseitig gegen den Kontrollschacht geschoben zur Lagefixierung und Filterschicht vor dem Gründachsubstrat. Eine direkt Schüttung des Substrats an den Kontrollschacht ist zu vermeiden.
Varianten
| Material | Abmessungen |
|---|---|
| PVC ähnlich RAL 7047, Telegrau 4 |
Länge: 380 mm Breite: 380 mm Höhe: 160 mm |
Beispiele
Technische Zeichnungen
| Technische Daten | |
|---|---|
| L | 380 mm |
| B | 380 mm |
| H | 160 mm |
| D | 147 mm |
Downloads
Verpackungseinheiten
Lieferung erfolgt im Karton, VE 1 Stück
Ihre Wünsche
Sie haben noch Fragen oder brauchen eine eigene Variante dieses Produkts? Sprechen Sie mit uns! Wir prüfen gerne gemeinsam mit Ihnen, was wir für Sie tun können!
Funktion
Der Kontrollschacht hält bei Dachbegrünungen zuverlässig groben Schmutz zurück und verhindert eine Anlagerung am Gully. Größere Schmutzeintragungen werden zurückgehalten. Die Funktionsfähigkeit des Gullys bleibt gewährleistet. Die Schachtabdeckung kann zu Kontroll- und Revisionszwecken abgenommen werden.
Material
PVC Hellgrau, kaltschlagzäh, witterungsbeständig
Einbau
Der Kontrollschacht wird auf den Entwässerungspunkt über dem Ablauf mittig zentriert aufgesetzt. Der Kieskorb wird in die Öffnung gesteckt und festgeklemmt. Die Schachtabdeckung wird aufgesetzt. Abschließend wird Kies allseitig gegen den Kontrollschacht geschoben zur Lagefixierung und Filterschicht vor dem Gründachsubstrat. Eine direkt Schüttung des Substrats an den Kontrollschacht ist zu vermeiden.
Varianten
| Material | Abmessungen |
|---|---|
| PVC ähnlich RAL 7047, Telegrau 4 |
Länge: 380 mm Breite: 380 mm Höhe: 160 mm |
Beispiele
Technische Zeichnungen
| Technische Daten | |
|---|---|
| L | 380 mm |
| B | 380 mm |
| H | 160 mm |
| D | 147 mm |
Downloads
Verpackungseinheiten
Lieferung erfolgt im Karton, VE 1 Stück
Ihre Wünsche
Sie haben noch Fragen oder brauchen eine eigene Variante dieses Produkts? Sprechen Sie mit uns! Wir prüfen gerne gemeinsam mit Ihnen, was wir für Sie tun können!
