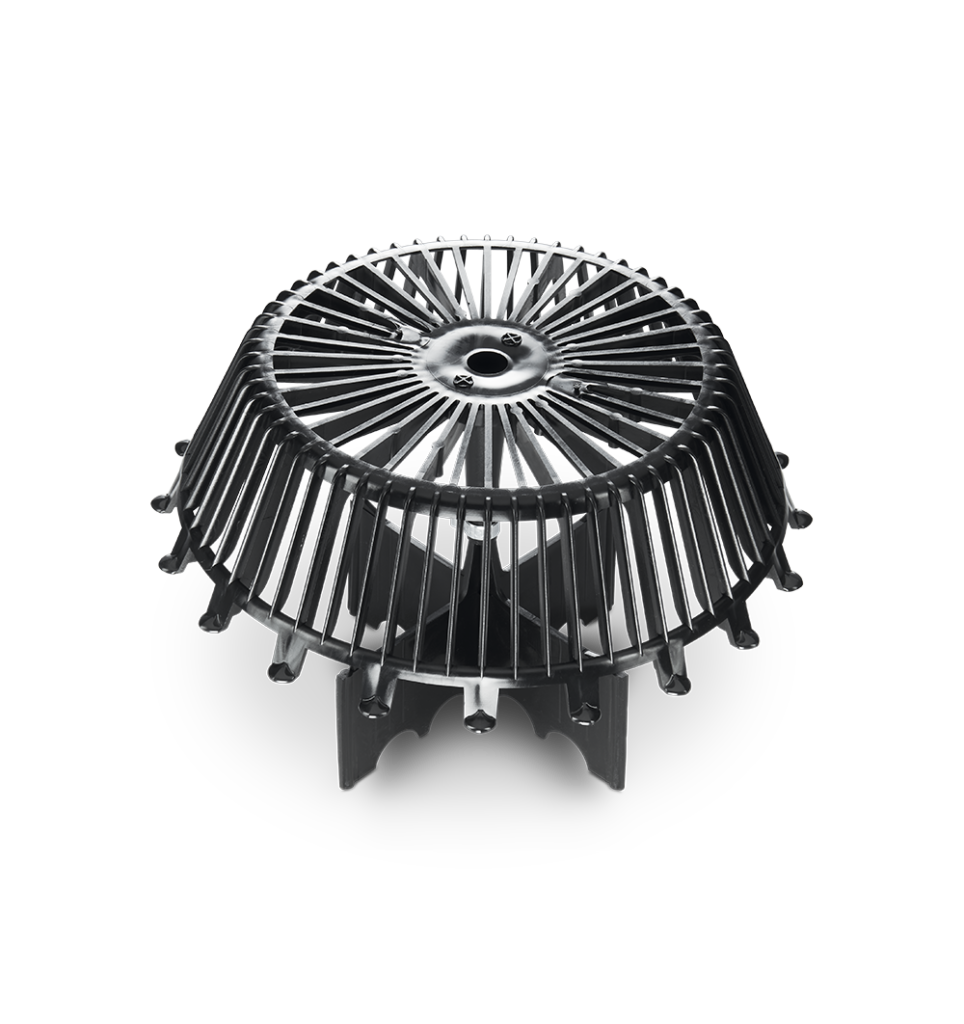

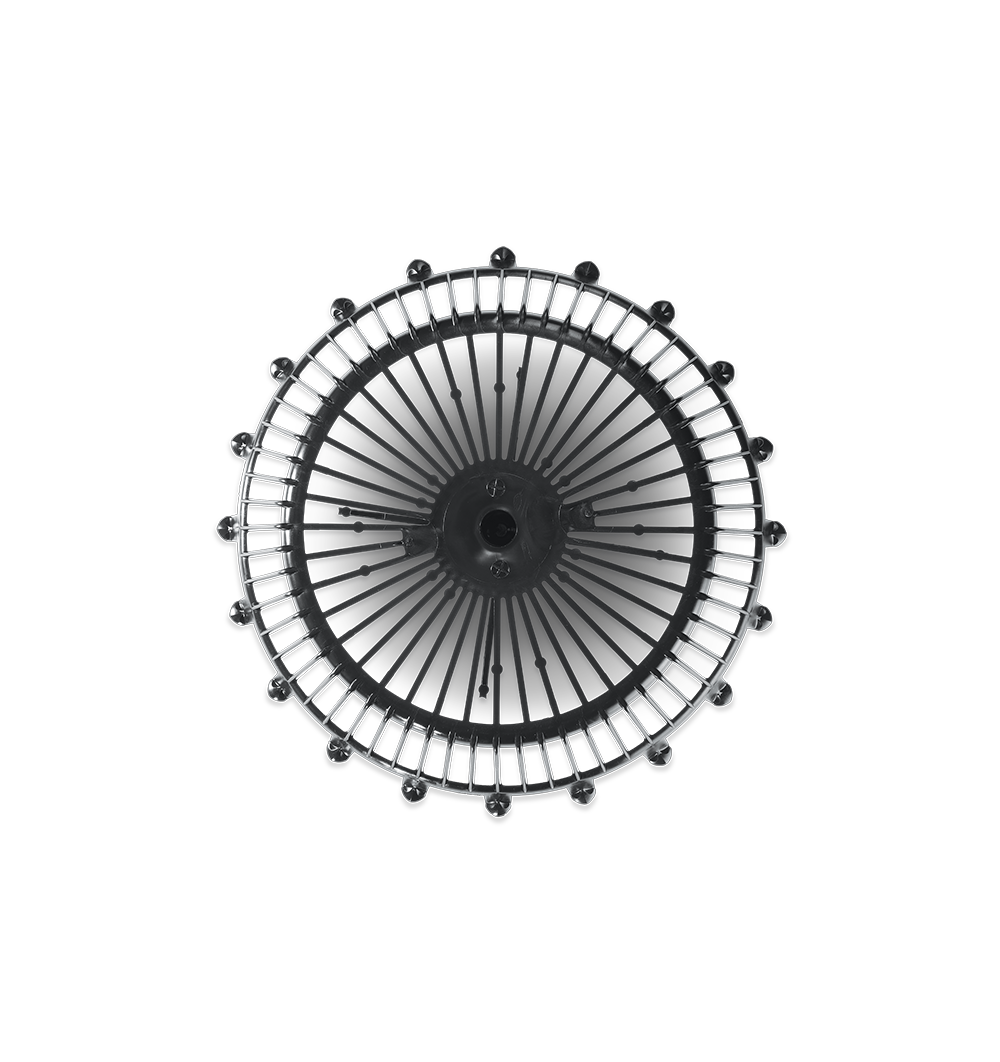

Kieskorb Classic – mit Zentrierkreuz
Aufsatz für KALA-Abläufe zur sicheren Rückhaltung von groben Schmutzpartikeln, mit Zentrierkreuz für Speier, Abläufe und Gullys

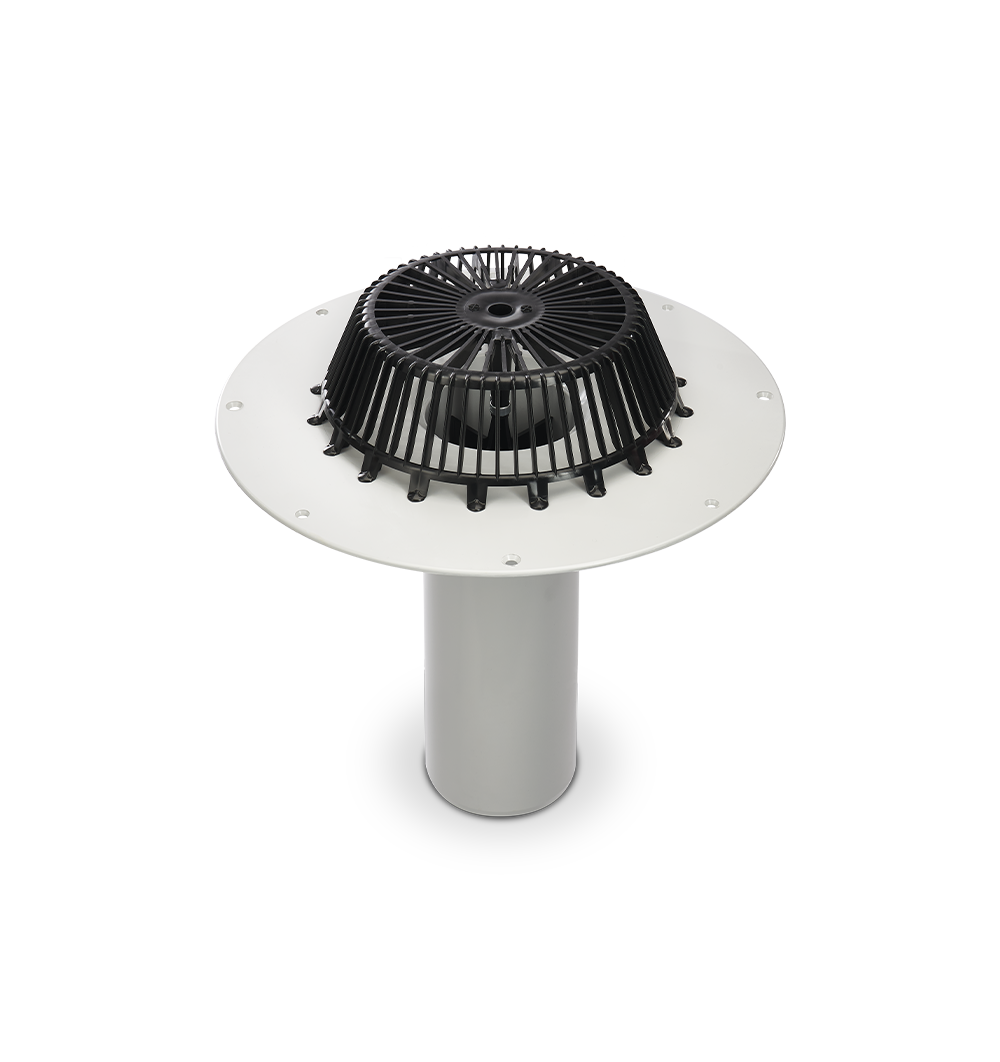

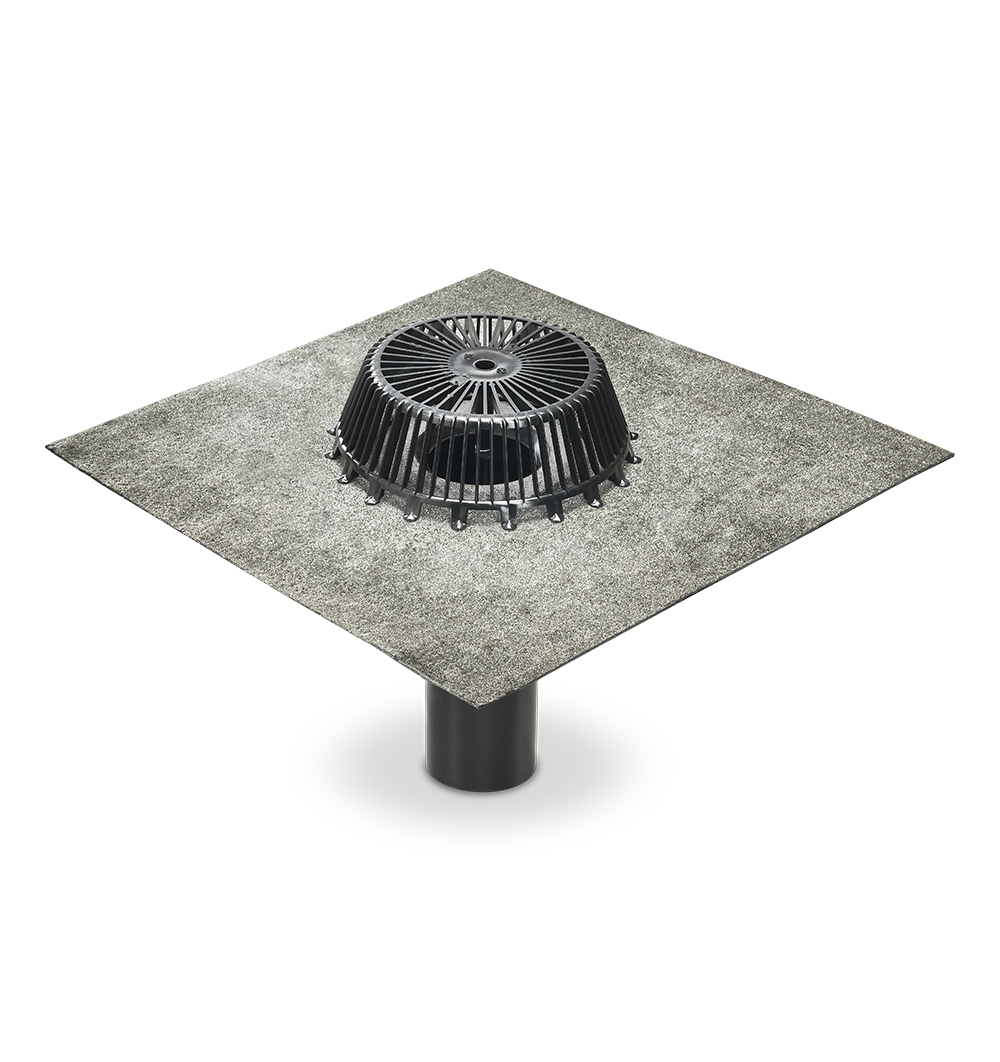

Funktion Kieskorb Classic für Abläufe und Gullys
Formteil als Aufsatz für Ablauf oder Gully. Dient der Rückhaltung von groben Schmutzpartikeln, um ein Verstopfen des Abwassersystems zu verhindern. Die strömungsoptimierte Geometrie sichert niedrige Verlustwerte und einen hohen Strömungsdurchsatz auch bei Starkregen – LGA-geprüft.
Material Kieskorb Classic für Abläufe und Gullys
- PE Schwarz
- Kälteschlagzäh, witterungsbeständig, UV-stabilisiert

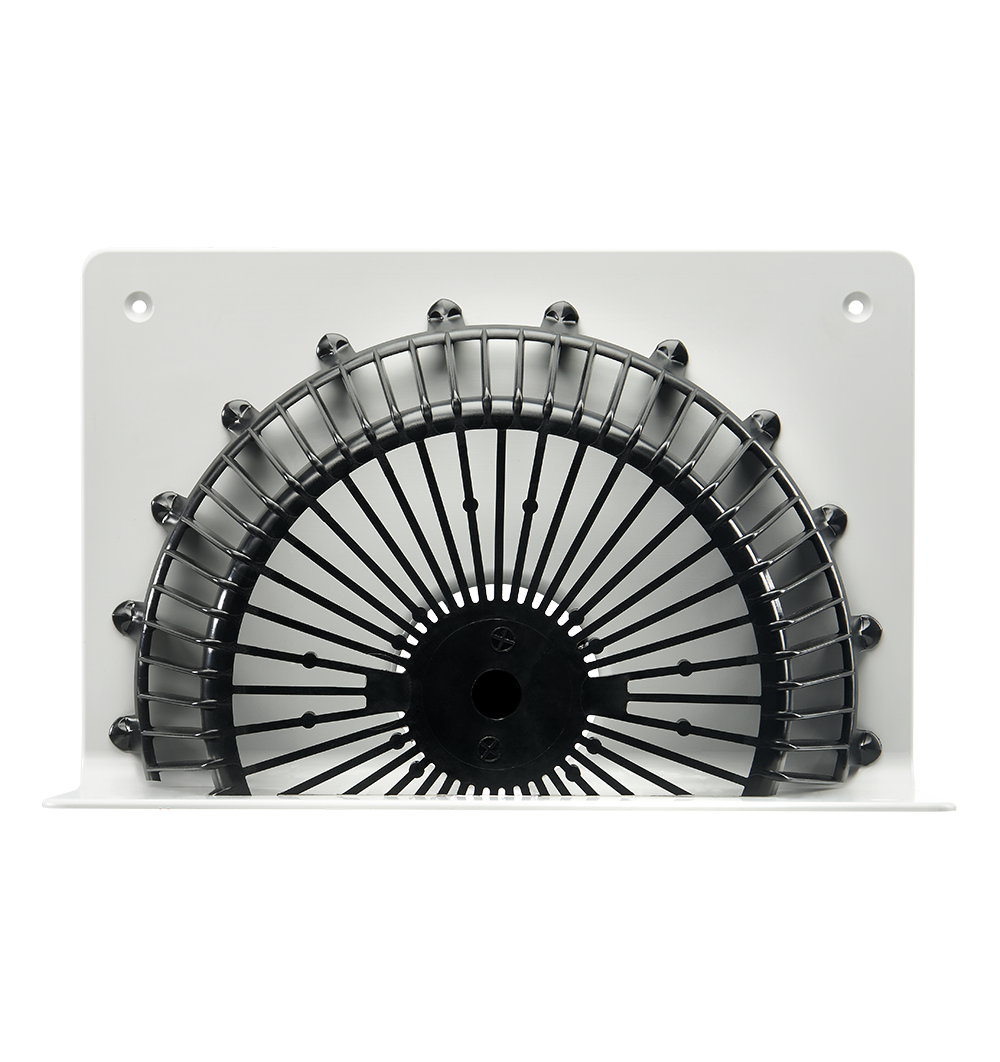

Funktion Kieskorb Classic für Speier
Formteil als Aufsatz für Speier. Dient der Rückhaltung von groben Schmutzpartikeln, um ein Verstopfen des Abwassersystems zu verhindern. Die strömungsoptimierte Geometrie sichert niedrige Verlustwerte und einen hohen Strömungsdurchsatz auch bei Starkregen.
Material Kieskorb Classic für Speier
- PE Schwarz
- Kälteschlagzäh, witterungsbeständig, UV-stabilisiert
Einbau Kieskorb Classic für Abläufe und Gullys
Die vier Flügel am Zentrierkreuz passend zum Innendurchmesser des Ablaufs oder Gullys kürzen, dabei leichtes Übermaß geben und einfach eindrücken. Die Schneidmarkierung auf allen vier Flügeln erleichtert das passgenaue Abtrennen. Passt zu allen marktgängigen Abläufen und Gullys bis DN 150.
Einbau Kieskorb Classic für Speier
Einfach einstecken – das Zentrierkreuz zur Befestigung des Kieskorbs ist bereits passend zugeschnitten.
Varianten
| Zubehör passend für | Maße |
|---|---|
| Ablauf D 50 mm (DN 50) – D 160 mm (DN 150) |
Korbhöhe 77,5 mm | Durchmesser 262 mm mit Zentrierkreuz |
| Speier D 50 mm (DN 50) – D 90 mm |
Korbhöhe 77,5 mm Größe: 75 mm (DN 70) |
| Speier D 110 mm (DN 100) – D 125 mm (DN 125) |
Korbhöhe 77,5 mm Größe: 110 mm (DN 100) |
Beispiele
Zertifizierungen
Die Kieskörbe sind beim TÜV Rheinland LGA Products GmbH geprüft.
Technische Zeichnungen Kieskorb Classic für Abläufe und Gullys
Technische Daten Kieskorb Classic für Abläufe und Gullys
| Technische Daten | |
|---|---|
| H | 77,5 mm |
| D1 | 160 mm |
| D2 | 262 mm |

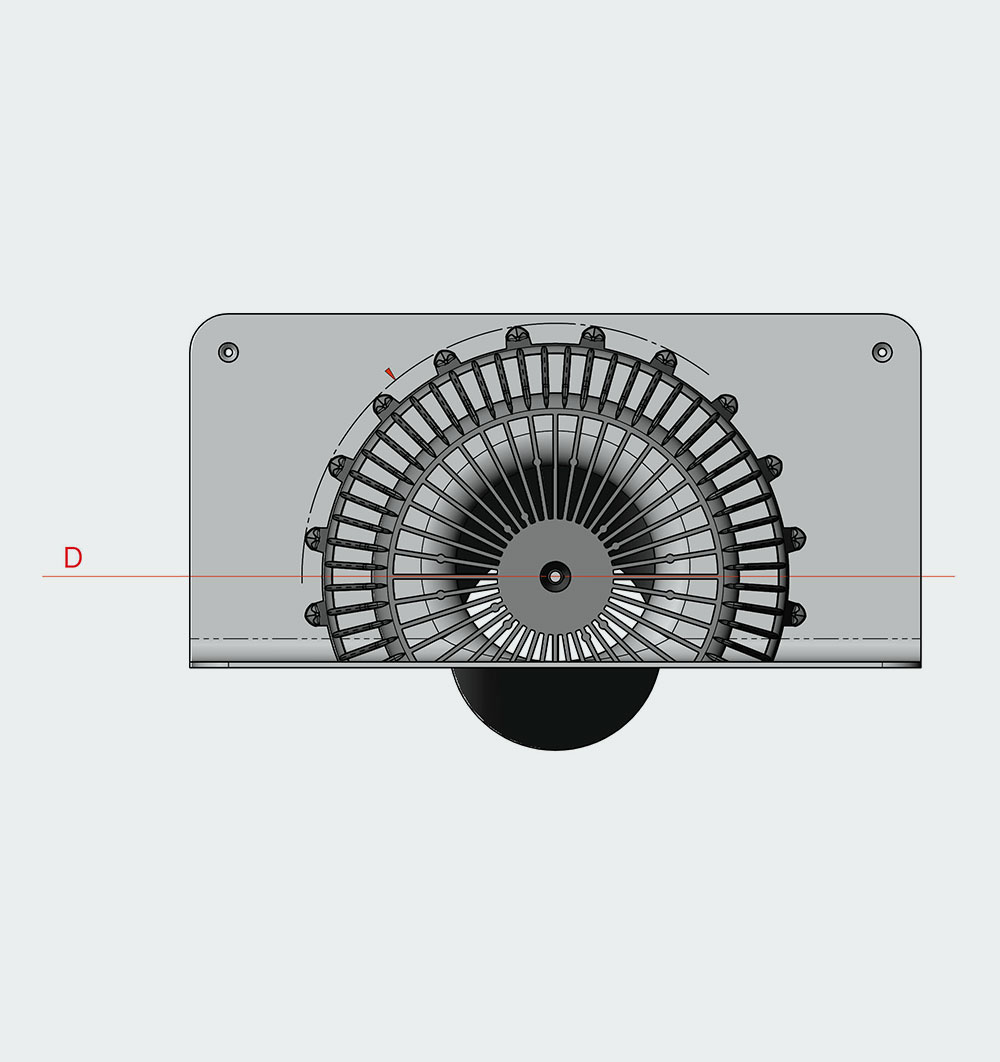

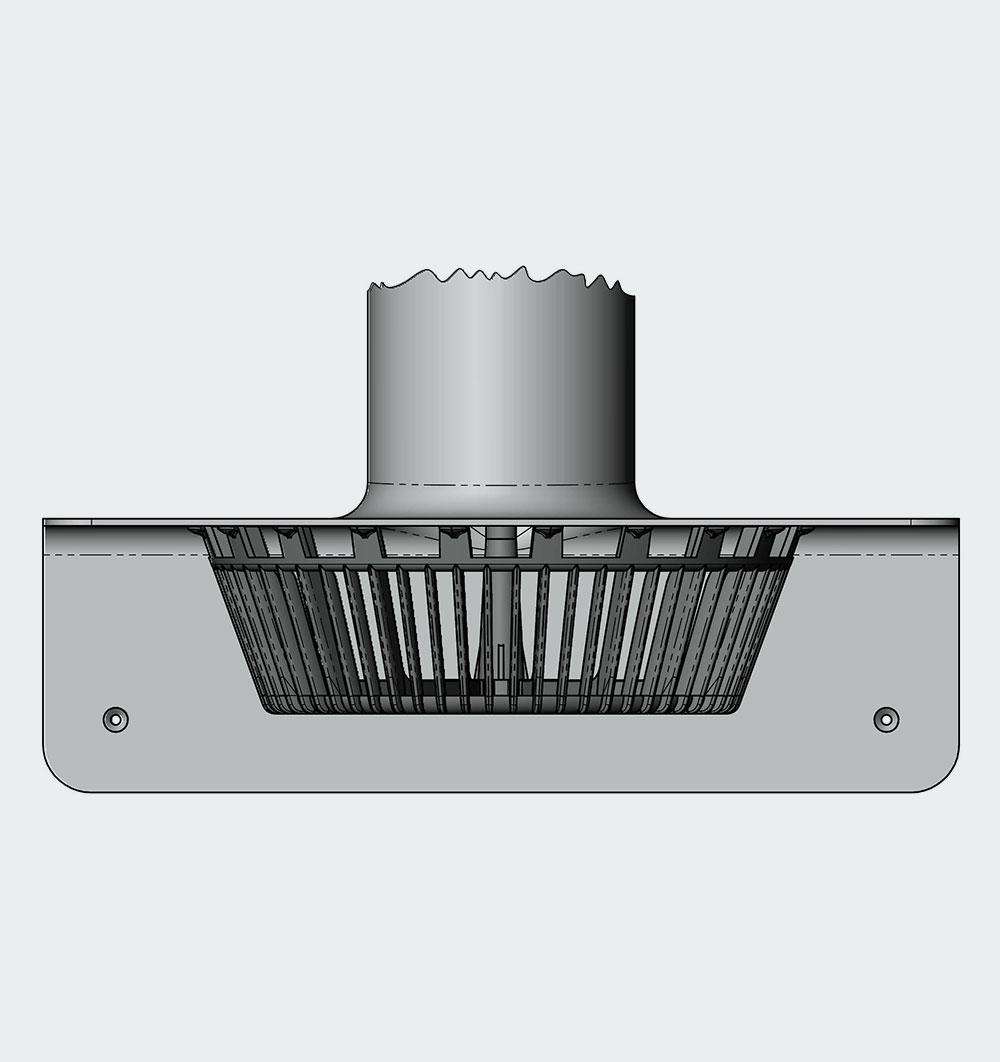

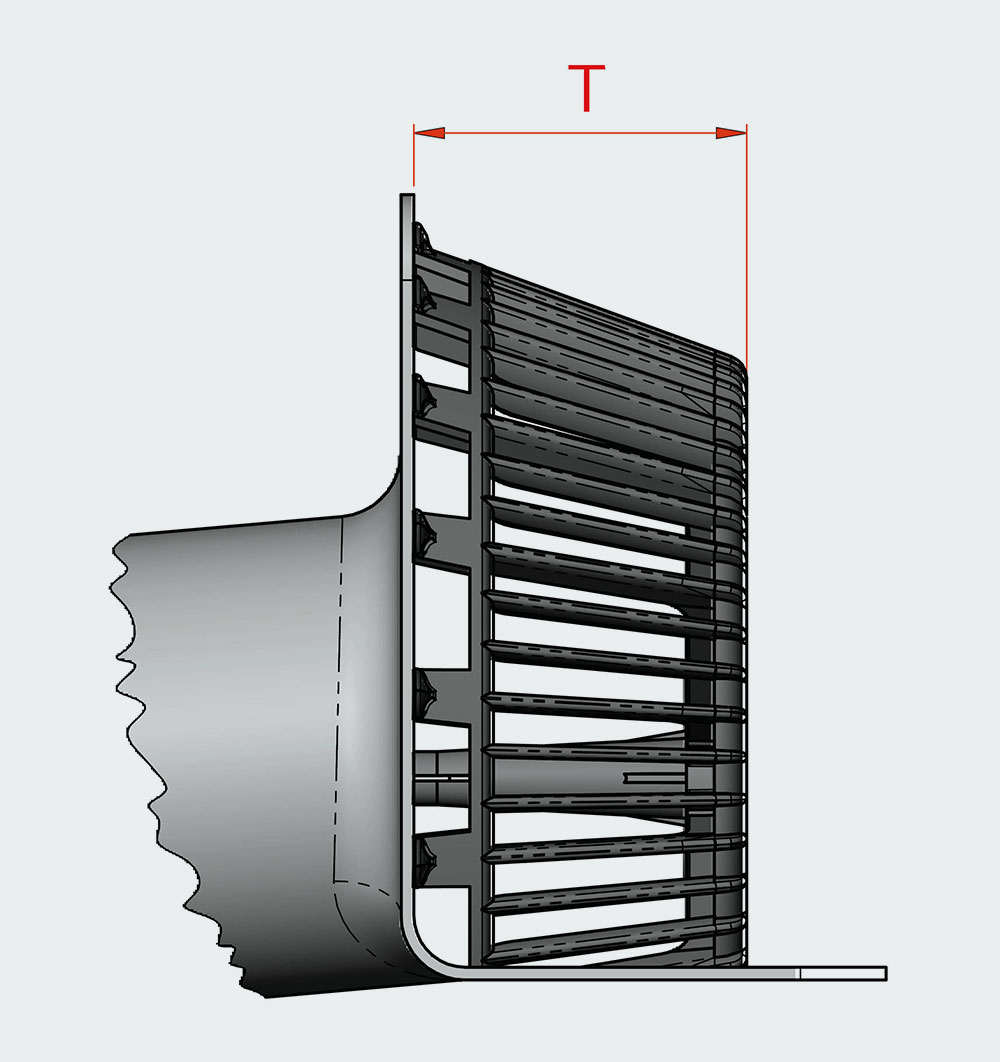

Technische Zeichnungen Kieskorb Classic für Speier
Technische Daten Kieskorb Classic für Speier
| Technische Daten | |
|---|---|
| H | 77,5 mm |
| D2 | 262 mm |
Downloads
Verpackungseinheiten
Lieferung erfolgt im Karton, VE 10 Stück
Ihre Wünsche
Sie haben noch Fragen oder brauchen eine eigene Variante dieses Produkts? Sprechen Sie mit uns! Wir prüfen gerne gemeinsam mit Ihnen, was wir für Sie tun können!
