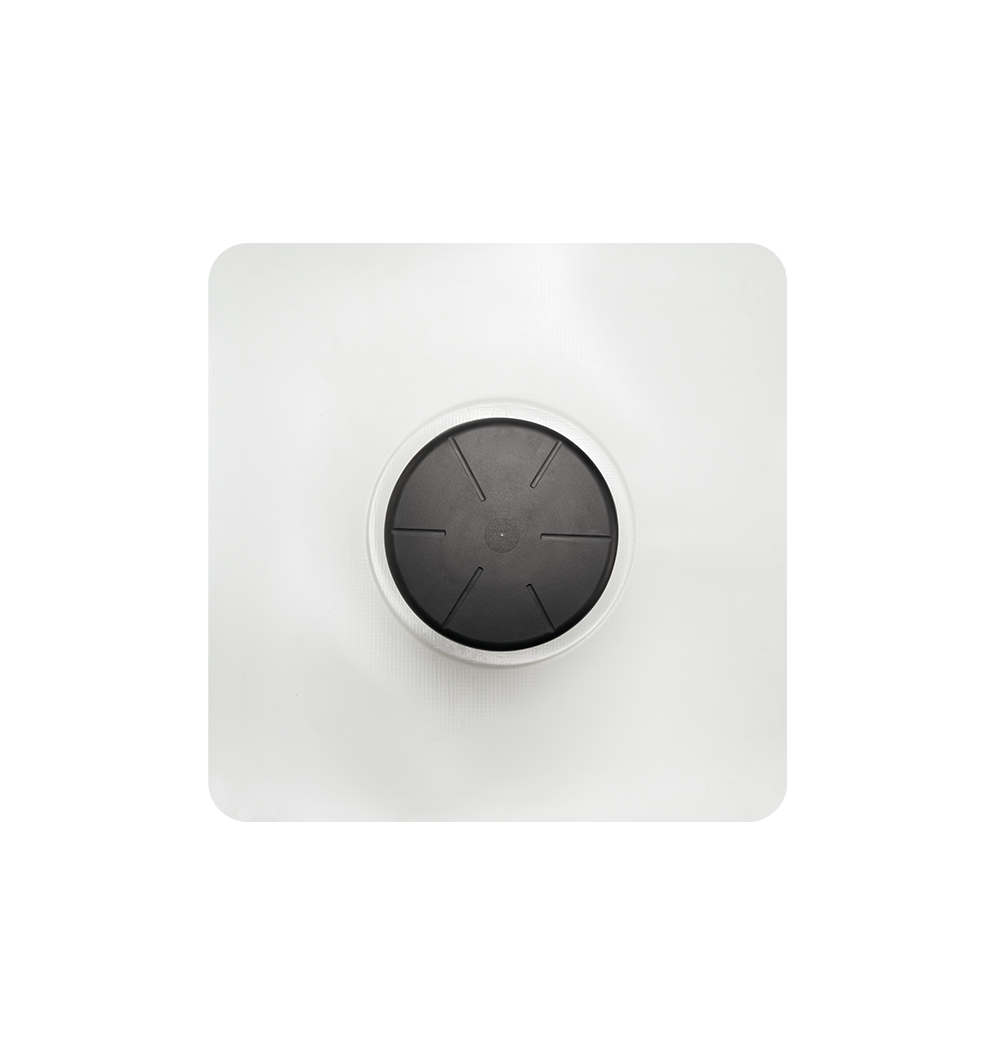

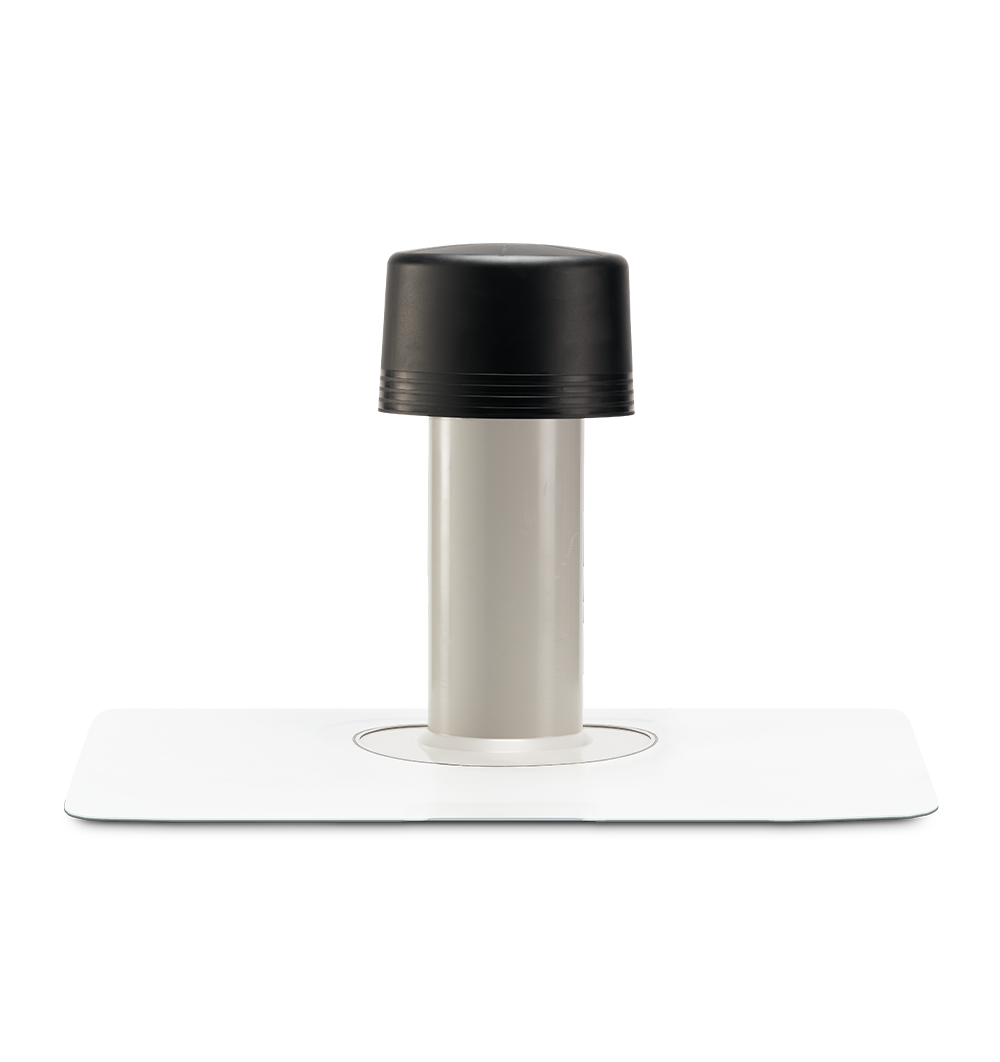

Flachdachlüfter Nexo Fix als Kaltdachlüfter mit Wetterschutzkappe
Belüften und entlüften von Flachdachkonstruktionen – auch zur Feuchteabfuhr von durchfeuchteten Dachpaketen
Funktion
- Be- und Entlüftung von Dachkonstruktionen
- Bei einem durchfeuchteten Dachpaket zur Feuchteabfuhr und Austrocknung
Material
Varianten PVC und FPO/PP mit angeschweißter Anschlussmanschette für leichte Verbindung an die passende Dachbahn. Das Material des Grundkörpers ist witterungsbeständig modifiziert: UV-stabilisiert, gegen Wärmeabbau und oxidative Alterung sowie kälteschlagzäh.
Einbau
Lüfter auf dem Untergrund ausrichten und über die Bohrungen am Tablettrand an vier Punkten im Untergrund lagesicher befestigen. Die Anschlussmanschette mit der Abdichtungsbahn umlaufend fachgerecht und nach den Herstellervorgaben des Dachbahnenherstellers verschweißen.
Varianten PVC
| Material | Technische Angaben | Höhe | Folienanschluss |
|---|---|---|---|
| PVC ähnlich RAL 7035, Lichtgrau |
D 75 mm (DN 70) |
354 mm 1 | PVC |
| D 110 mm (DN 100) |
|||
| D 125 mm (DN 125) |
|||
| D 160 mm (DN 150) |
Achtung: Die Verarbeitungsvorschriften der Dachbahnenhersteller sind einzuhalten; Materialien und eingesetzte Materialcompounds können Änderungen unterliegen.
1 Sonderlängen auf Anfrage lieferbar
Varianten FPO/PP
| Material | Technische Angaben |
Höhe | Hersteller | Folien- anschluss |
|---|---|---|---|---|
| FPO/PP ähnlich RAL 7044, Seidengrau |
D 75 mm (DN 70) |
354 mm 1 | Bauder | Thermoplan T |
| SIKA | Sarnafil TS77 | |||
| Soprema | FLAGON Premio | |||
| D 110 mm (DN 100) |
Bauder | Thermoplan T | ||
| SIKA | Sarnafil TS77 | |||
| Soprema | FLAGON Premio | |||
| D 125 mm (DN 125) |
Bauder | Thermoplan T | ||
| SIKA | Sarnafil TS77 | |||
| Soprema | FLAGON Premio | |||
| D 160 mm (DN 150) |
Bauder | Thermoplan T | ||
| SIKA | Sarnafil TS77 | |||
| Soprema | FLAGON Premio |
Achtung: Die Verarbeitungsvorschriften der Dachbahnenhersteller sind einzuhalten; Materialien und eingesetzte Materialcompounds können Änderungen unterliegen.
1 Sonderlängen auf Anfrage lieferbar
Beispiele

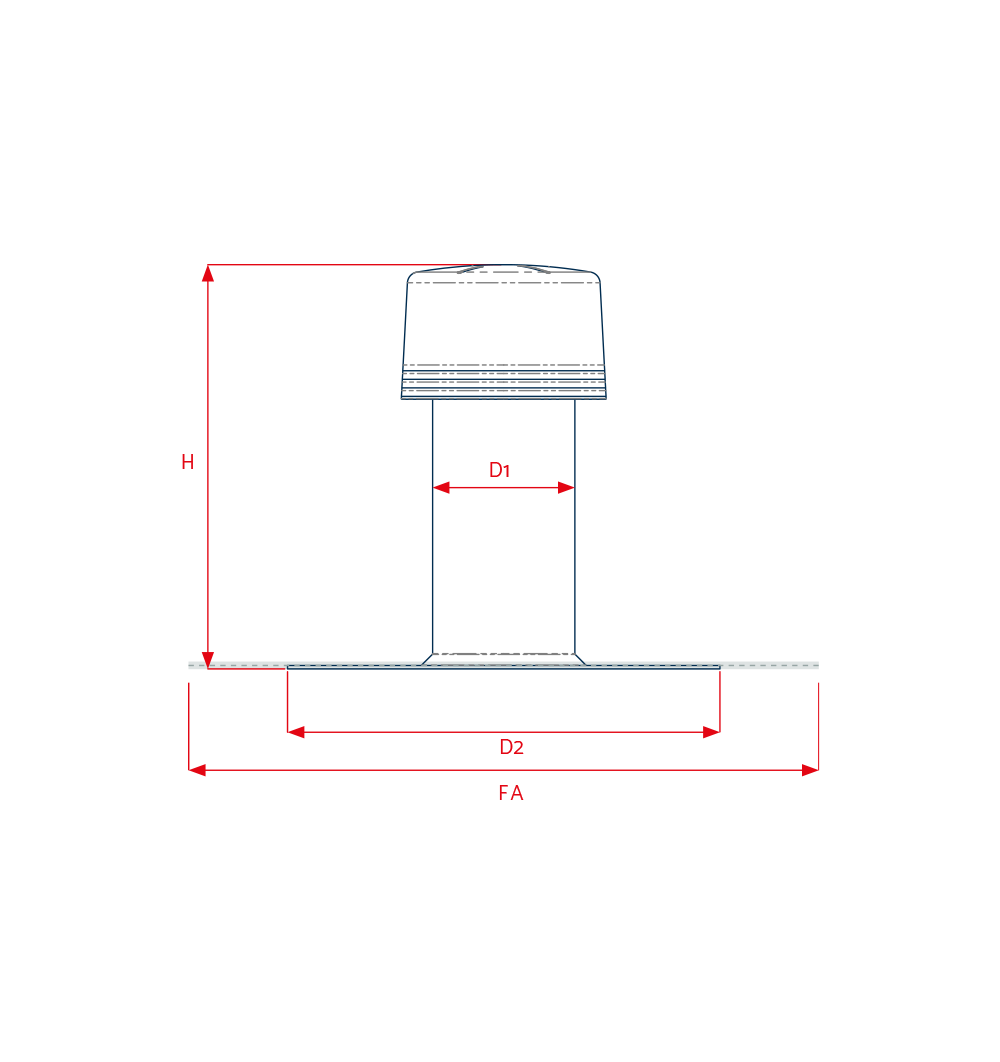

Technische Zeichnungen
| Technische Daten | ||
|---|---|---|
| H | 354 mm 1 | |
| D1 | D 75 mm (DN 70) / D 110 mm (DN 100) / D 125 mm (DN 125) / D 160 mm (DN 150) |
|
| D2 | D 75 mm (DN 70) = 300 mm D 110 mm (DN 100) bis D 160 mm (DN 150) = 380 mm |
|
| Folienanschluss (FA) | D 75 mm (DN 70) | L 500 x B 500 mm |
| Folienanschluss (FA) | D 110 mm (DN 100) bis D 160 mm (DN 150) |
L 580 x B 580 mm |
Achtung: Die Verarbeitungsvorschriften der Dachbahnenhersteller sind einzuhalten; Materialien und eingesetzte Materialcompounds können Änderungen unterliegen.
1 Sonderlängen auf Anfrage lieferbar
Downloads
Verpackungseinheiten
Lieferung erfolgt im Karton, VE 1 Stück
Ihre Wünsche
Sie haben noch Fragen oder brauchen eine eigene Variante dieses Produkts? Sprechen Sie mit uns! Wir prüfen gerne gemeinsam mit Ihnen, was wir für Sie tun können!
Funktion
- Be- und Entlüftung von Dachkonstruktionen
- Bei einem durchfeuchteten Dachpaket zur Feuchteabfuhr und Austrocknung
Material
Varianten PVC und FPO/PP mit angeschweißter Anschlussmanschette für leichte Verbindung an die passende Dachbahn. Das Material des Grundkörpers ist witterungsbeständig modifiziert: UV-stabilisiert, gegen Wärmeabbau und oxidative Alterung sowie kälteschlagzäh.
Einbau
Lüfter auf dem Untergrund ausrichten und über die Bohrungen am Tablettrand an vier Punkten im Untergrund lagesicher befestigen. Die Anschlussmanschette mit der Abdichtungsbahn umlaufend fachgerecht und nach den Herstellervorgaben des Dachbahnenherstellers verschweißen.
Varianten PVC
| Material | Technische Angaben | Höhe | Folienanschluss |
|---|---|---|---|
| PVC ähnlich RAL 7035, Lichtgrau |
D 75 mm (DN 70) |
354 mm 1 | PVC |
| D 110 mm (DN 100) |
|||
| D 125 mm (DN 125) |
|||
| D 160 mm (DN 150) |
Achtung: Die Verarbeitungsvorschriften der Dachbahnenhersteller sind einzuhalten; Materialien und eingesetzte Materialcompounds können Änderungen unterliegen.
1 Sonderlängen auf Anfrage lieferbar
Varianten FPO/PP
| Material | Technische Angaben |
Höhe | Hersteller | Folien- anschluss |
|---|---|---|---|---|
| FPO/PP ähnlich RAL 7044, Seidengrau |
D 75 mm (DN 70) |
354 mm 1 | Bauder | Thermoplan T |
| SIKA | Sarnafil TS77 | |||
| Soprema | FLAGON Premio | |||
| D 110 mm (DN 100) |
Bauder | Thermoplan T | ||
| SIKA | Sarnafil TS77 | |||
| Soprema | FLAGON Premio | |||
| D 125 mm (DN 125) |
Bauder | Thermoplan T | ||
| SIKA | Sarnafil TS77 | |||
| Soprema | FLAGON Premio | |||
| D 160 mm (DN 150) |
Bauder | Thermoplan T | ||
| SIKA | Sarnafil TS77 | |||
| Soprema | FLAGON Premio |
Achtung: Die Verarbeitungsvorschriften der Dachbahnenhersteller sind einzuhalten; Materialien und eingesetzte Materialcompounds können Änderungen unterliegen.
1 Sonderlängen auf Anfrage lieferbar
Beispiele
Technische Zeichnungen
| Technische Daten | ||
|---|---|---|
| H | 354 mm 1 | |
| D1 | D 75 mm (DN 70) / D 110 mm (DN 100) / D 125 mm (DN 125) / D 160 mm (DN 150) |
|
| D2 | D 75 mm (DN 70) = 300 mm D 110 mm (DN 100) bis D 160 mm (DN 150) = 380 mm |
|
| Folienanschluss (FA) | D 75 mm (DN 70) | L 500 x B 500 mm |
| Folienanschluss (FA) | D 110 mm (DN 100) bis D 160 mm (DN 150) |
L 580 x B 580 mm |
Achtung: Die Verarbeitungsvorschriften der Dachbahnenhersteller sind einzuhalten; Materialien und eingesetzte Materialcompounds können Änderungen unterliegen.
1 Sonderlängen auf Anfrage lieferbar
Downloads
Verpackungseinheiten
Lieferung erfolgt im Karton, VE 1 Stück
Ihre Wünsche
Sie haben noch Fragen oder brauchen eine eigene Variante dieses Produkts? Sprechen Sie mit uns! Wir prüfen gerne gemeinsam mit Ihnen, was wir für Sie tun können!
