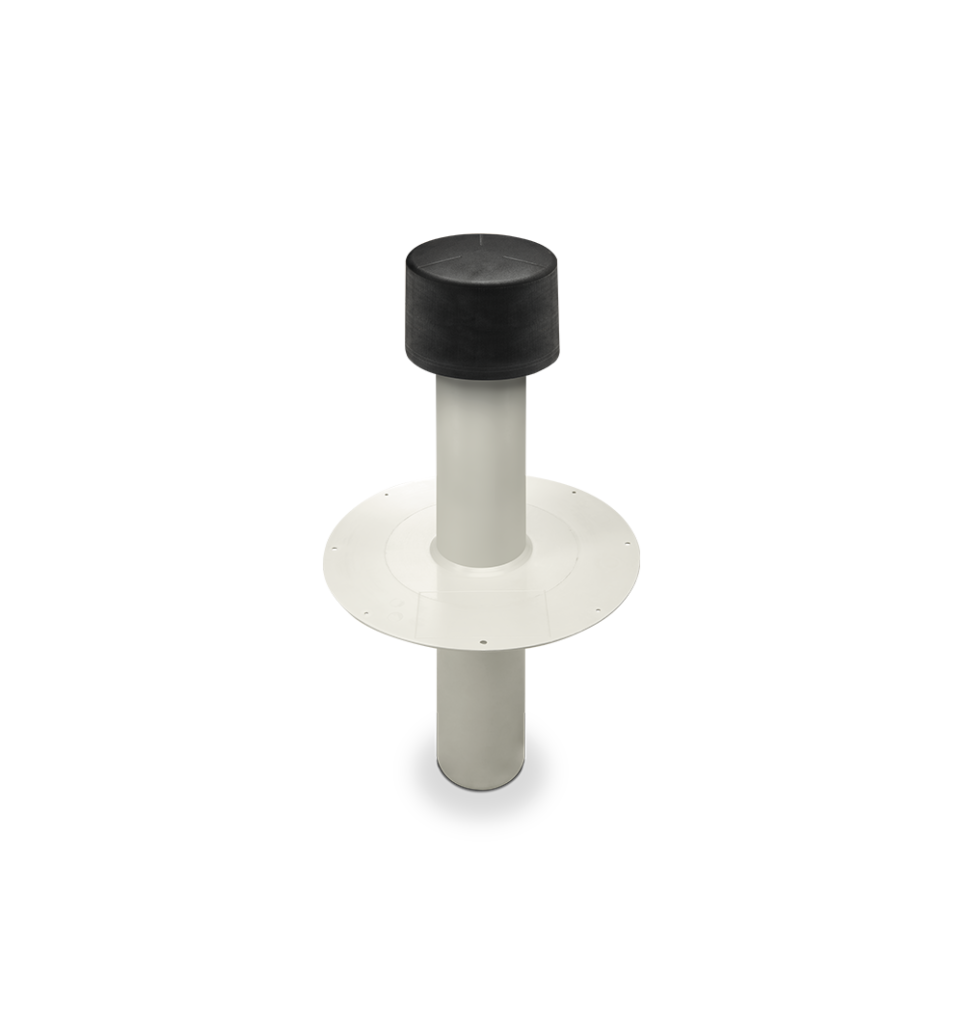

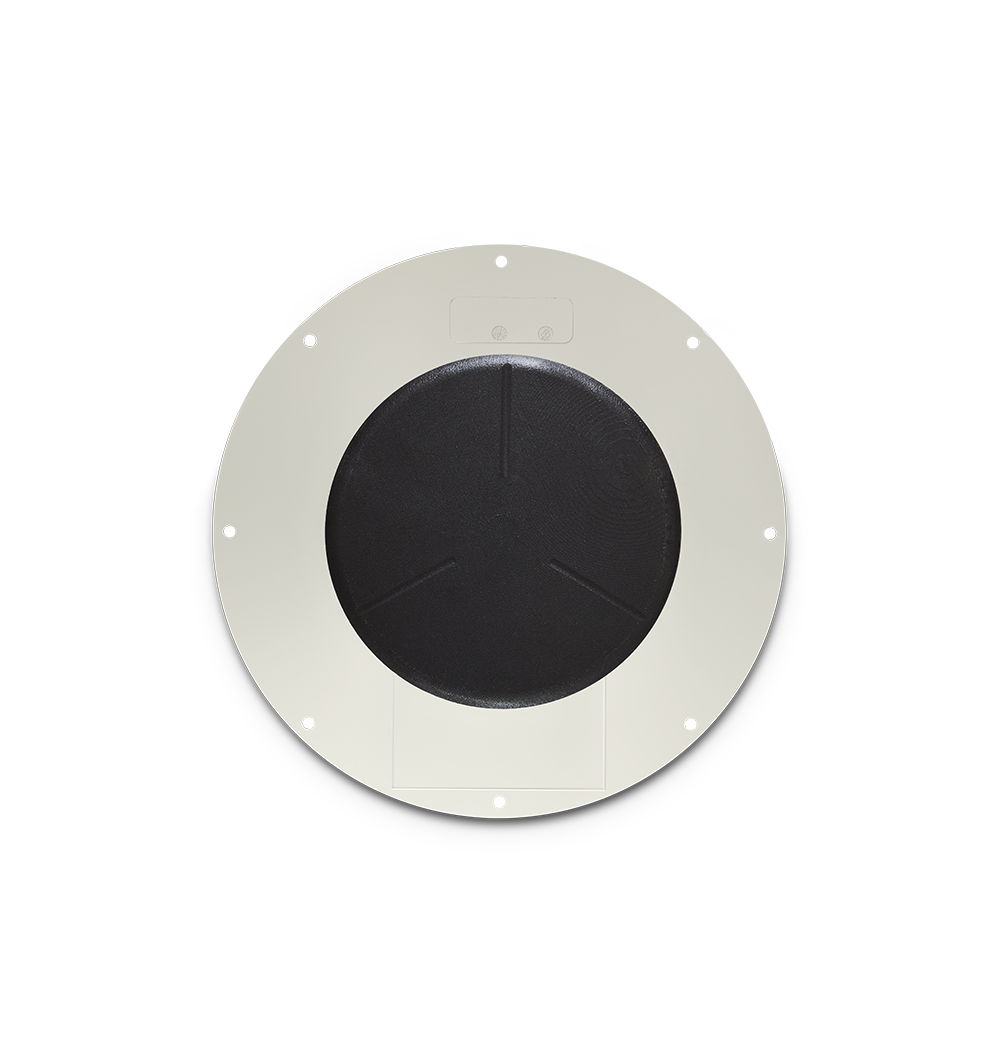

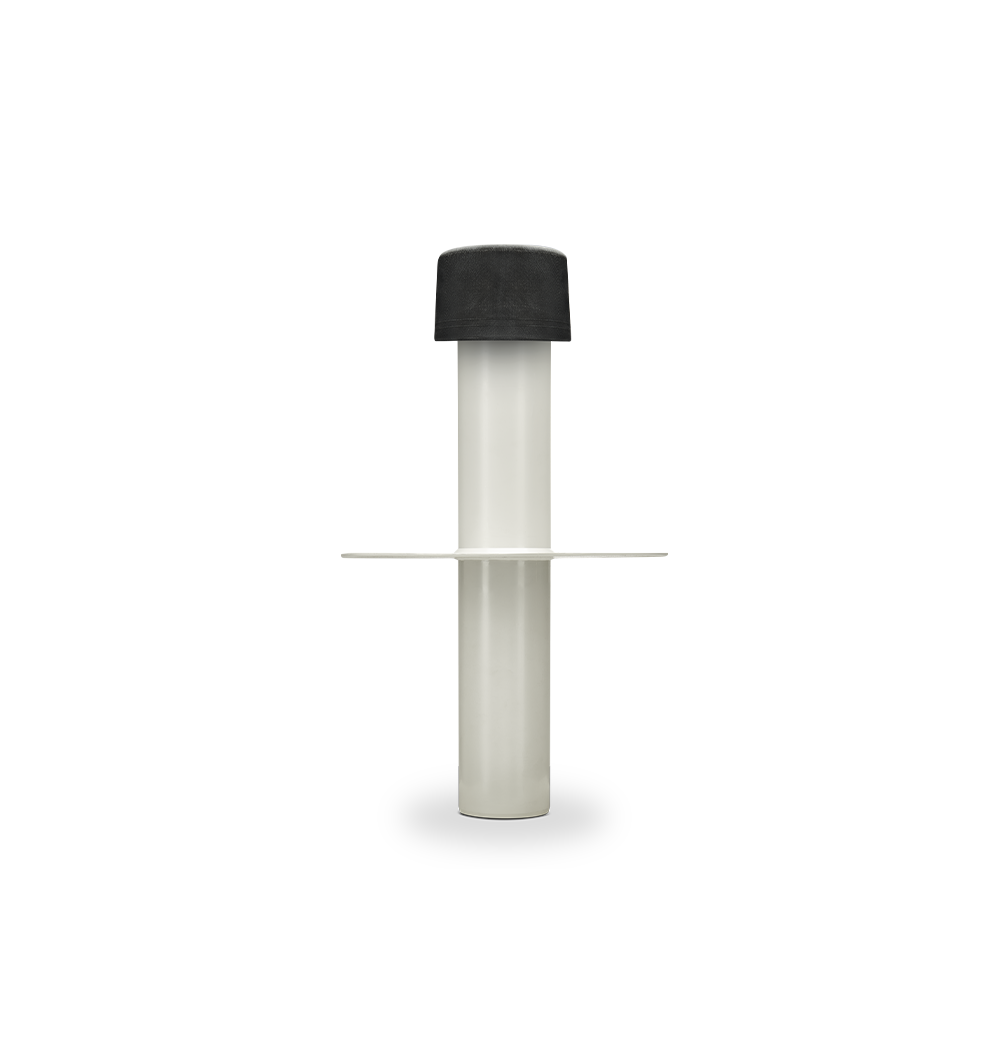

Flachdachlüfter als Stranglüfter mit Wetterschutzkappe

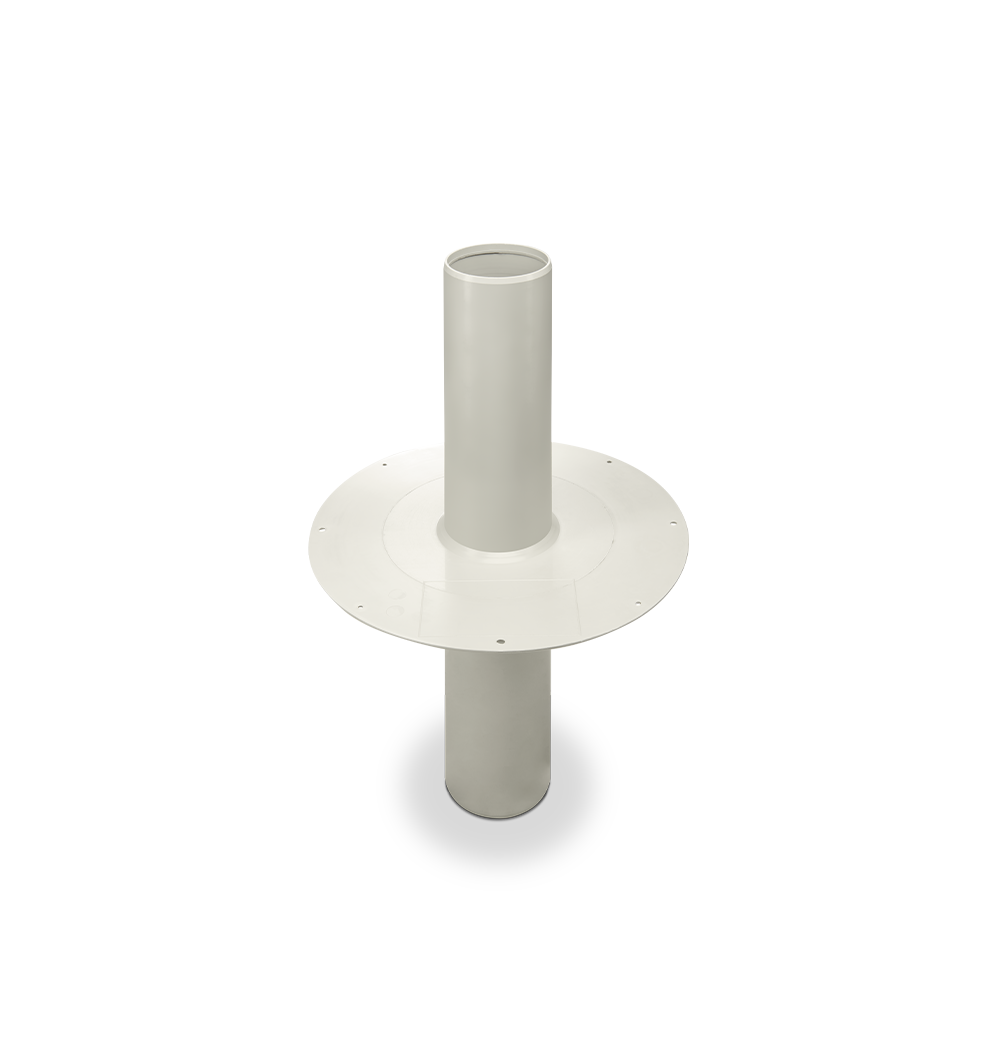

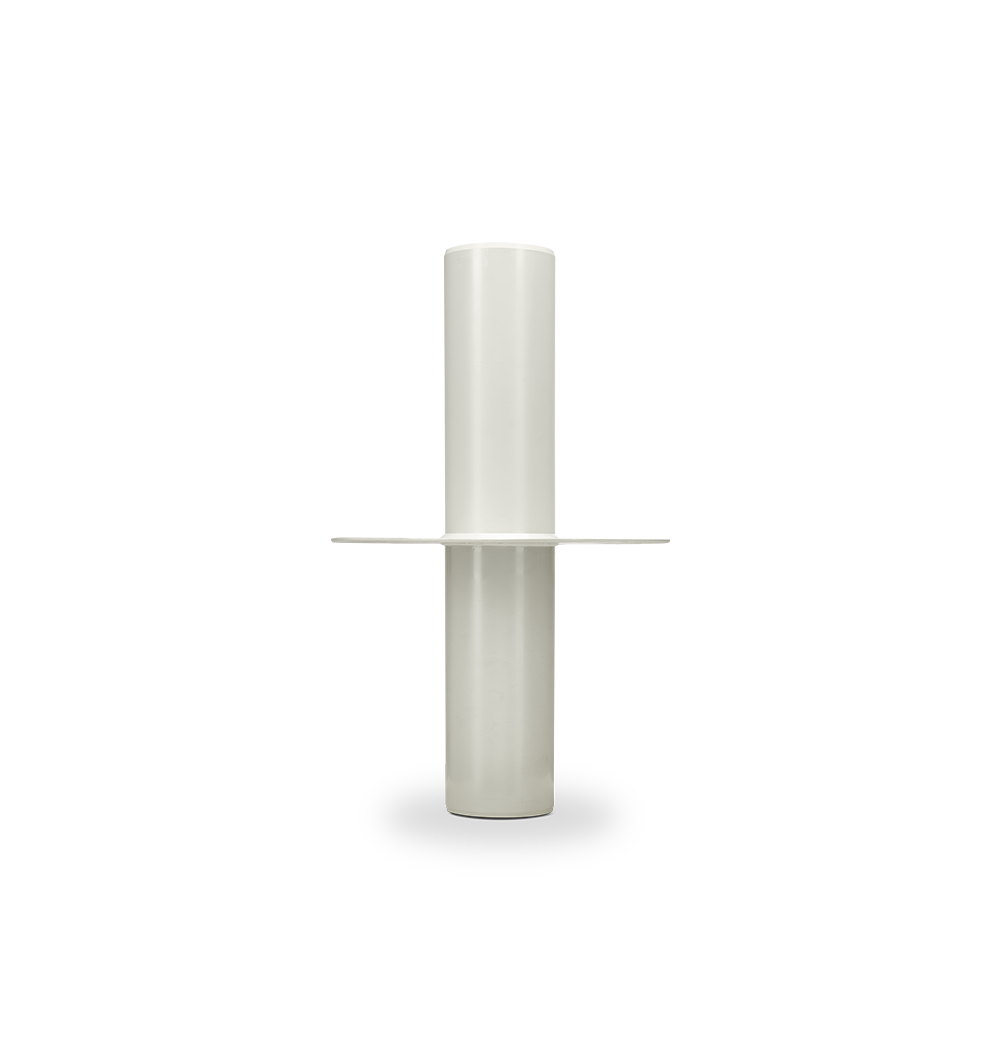

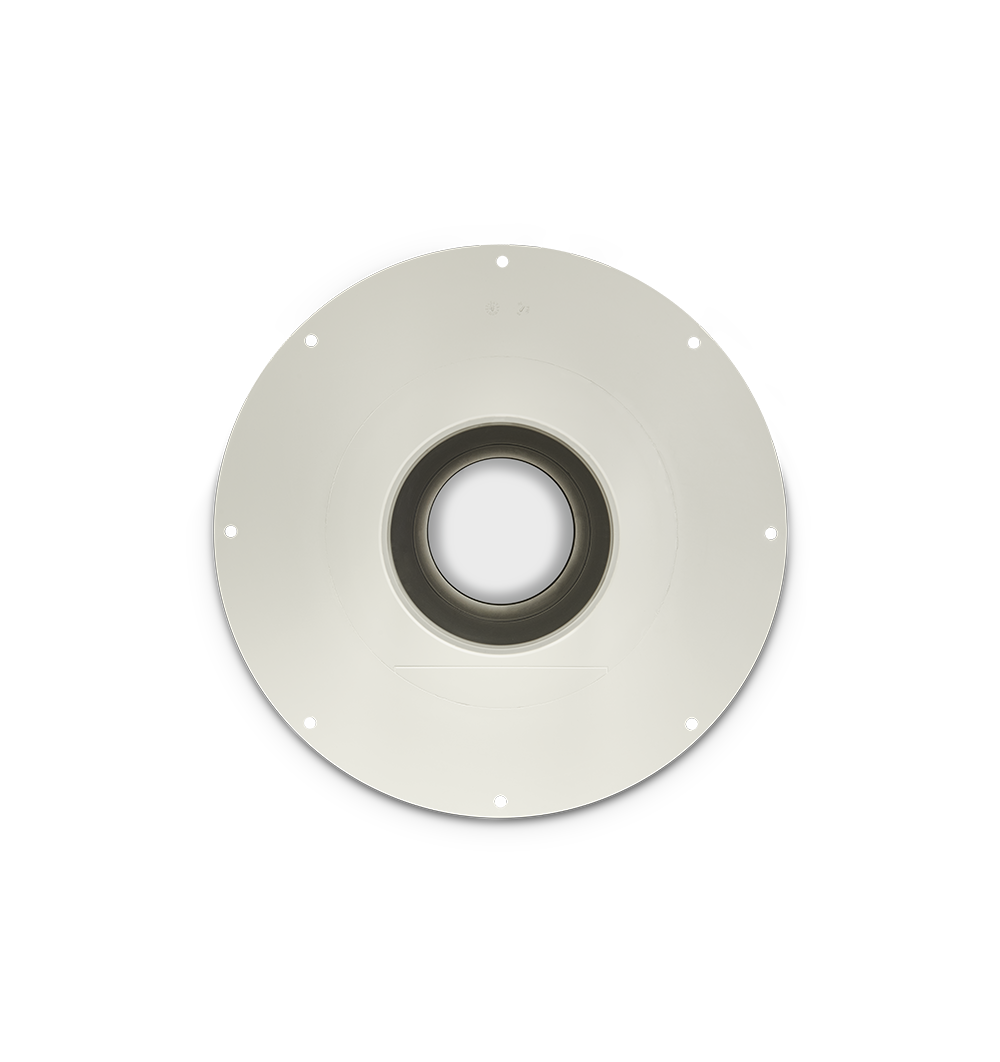

Lüfter zum direkten Anschluss von Lüftungsrohren durch das Dachpaket
Funktion
Der Stranglüfter dient der Be- und Entlüftung:
- Lüftung von Bädern und Toiletten ohne Außenfenster
- Schmutzwasser Be- und Entlüftung
- Entlüftung von Dunstabzugshauben in Küchen
- Kontrollierte Wohnraumentlüftung
Material
Varianten PVC und FPO/PP 1 für Anschluss an die jeweilige passende Materialvariante der Dachbahn. Die Materialien sind witterungsbeständig modifiziert: UV-stabilisiert, gegen Wärmeabbau und oxidative Alterung sowie kälteschlagzäh.
1 Alternativ auch in PE (Dachbahnen auf Basis PE) lieferbar
Einbau
Lüfter auf dem Untergrund ausrichten und über die Bohrungen am Tablettrand an vier Punkten im Untergrund lagesicher befestigen. Die Bahn auf das Tablett führen und mit mindestens 20 mm Schweißnahtbreite Bahn und Tablett verbinden.
Varianten PVC
| Material | Technische Angaben | Höhe |
|---|---|---|
| PVC ähnlich RAL 7035, Lichtgrau |
D 75 mm (DN 70) | 654 mm Rohrlänge ober- / unterhalb Tablett 300 / 320 mm 1 |
| D 110 mm (DN 100) | ||
| D 125 mm (DN 125) | ||
| D 160 mm (DN 150) |
Achtung: Die Verarbeitungsvorschriften der Dachbahnenhersteller sind einzuhalten; Materialien und eingesetzte Materialcompounds können Änderungen unterliegen.
1 Sonderlängen auf Anfrage lieferbar
Varianten FPO/PP
| Material | Technische Angaben | Höhe |
|---|---|---|
| FPO/PP 2 ähnlich RAL 7044, Seidengrau |
D 75 mm (DN 70) | 654 mm Rohrlänge ober- / unterhalb Tablett 300 / 320 mm 1 |
| D 110 mm (DN 100) | ||
| D 125 mm (DN 125) | ||
| D 160 mm (DN 150) |
Achtung: Die Verarbeitungsvorschriften der Dachbahnenhersteller sind einzuhalten; Materialien und eingesetzte Materialcompounds können Änderungen unterliegen.
1 Sonderlängen auf Anfrage lieferbar
2 Alternativ auch in PE (Dachbahnen auf Basis PE) lieferbar
Beispiele
Technische Zeichnungen
| Technische Daten | |
|---|---|
| H1 (mit Kappe) | 654 mm |
| H2 (ohne Kappe) | 620 mm |
| D1 (D Rohr) 1 | D 75 mm (DN 70) / D 110 mm (DN 100) / D 125 mm (DN 125) / D 160 mm (DN 150) |
| D2 (D Platte) | bei Größe D 75 mm (DN 70) = 300 mm bei allen anderen = 380 mm |
| h1 (mit Kappe) | 354 mm |
| h2 (ohne Kappe) | 320 mm |
| h | 300 mm |
1 Sonderlängen auf Anfrage lieferbar
Downloads
Verpackungseinheiten
Lieferung erfolgt im Karton, VE 1 Stück
Ihre Wünsche
Sie haben noch Fragen oder brauchen eine eigene Variante dieses Produkts? Sprechen Sie mit uns! Wir prüfen gerne gemeinsam mit Ihnen, was wir für Sie tun können!
Funktion
Der Stranglüfter dient der Be- und Entlüftung:
- Lüftung von Bädern und Toiletten ohne Außenfenster
- Schmutzwasser Be- und Entlüftung
- Entlüftung von Dunstabzugshauben in Küchen
- Kontrollierte Wohnraumentlüftung
Material
Varianten PVC und FPO/PP 1 für Anschluss an die jeweilige passende Materialvariante der Dachbahn. Die Materialien sind witterungsbeständig modifiziert: UV-stabilisiert, gegen Wärmeabbau und oxidative Alterung sowie kälteschlagzäh.
1 Alternativ auch in PE (Dachbahnen auf Basis PE) lieferbar
Einbau
Lüfter auf dem Untergrund ausrichten und über die Bohrungen am Tablettrand an vier Punkten im Untergrund lagesicher befestigen. Die Bahn auf das Tablett führen und mit mindestens 20 mm Schweißnahtbreite Bahn und Tablett verbinden.
Varianten PVC
| Material | Technische Angaben | Höhe |
|---|---|---|
| PVC ähnlich RAL 7035, Lichtgrau |
D 75 mm (DN 70) | 654 mm Rohrlänge ober- / unterhalb Tablett 300 / 320 mm 1 |
| D 110 mm (DN 100) | ||
| D 125 mm (DN 125) | ||
| D 160 mm (DN 150) |
Achtung: Die Verarbeitungsvorschriften der Dachbahnenhersteller sind einzuhalten; Materialien und eingesetzte Materialcompounds können Änderungen unterliegen.
1 Sonderlängen auf Anfrage lieferbar
Varianten FPO/PP
| Material | Technische Angaben | Höhe |
|---|---|---|
| FPO/PP 2 ähnlich RAL 7044, Seidengrau |
D 75 mm (DN 70) | 654 mm Rohrlänge ober- / unterhalb Tablett 300 / 320 mm 1 |
| D 110 mm (DN 100) | ||
| D 125 mm (DN 125) | ||
| D 160 mm (DN 150) |
Achtung: Die Verarbeitungsvorschriften der Dachbahnenhersteller sind einzuhalten; Materialien und eingesetzte Materialcompounds können Änderungen unterliegen.
1 Sonderlängen auf Anfrage lieferbar
2 Alternativ auch in PE (Dachbahnen auf Basis PE) lieferbar
Beispiele
Technische Zeichnungen
| Technische Daten | |
|---|---|
| H1 (mit Kappe) | 654 mm |
| H2 (ohne Kappe) | 620 mm |
| D1 (D Rohr) 1 | D 75 mm (DN 70) / D 110 mm (DN 100) / D 125 mm (DN 125) / D 160 mm (DN 150) |
| D2 (D Platte) | bei Größe D 75 mm (DN 70) = 300 mm bei allen anderen = 380 mm |
| h1 (mit Kappe) | 354 mm |
| h2 (ohne Kappe) | 320 mm |
| h | 300 mm |
1 Sonderlängen auf Anfrage lieferbar
Downloads
Verpackungseinheiten
Lieferung erfolgt im Karton, VE 1 Stück
Ihre Wünsche
Sie haben noch Fragen oder brauchen eine eigene Variante dieses Produkts? Sprechen Sie mit uns! Wir prüfen gerne gemeinsam mit Ihnen, was wir für Sie tun können!
