Flachdachlüfter als Kaltdachlüfter mit Wetterschutzkappe
Belüften und entlüften von Flachdachkonstruktionen – auch zur Feuchteabfuhr von durchfeuchteten Dachpaketen
Funktion
- Be- und Entlüftung von Dachkonstruktionen
- Bei einem durchfeuchteten Dachpaket zur Feuchteabfuhr und Austrocknung
Material
Varianten PVC, FPO/PP und BIT für Anschluss an die jeweilige passende Materialvariante der Dachbahn. Die Materialien sind witterungsbeständig modifiziert: UV-stabilisiert gegen Wärmeabbau und oxidative Alterung sowie kälteschlagzäh.

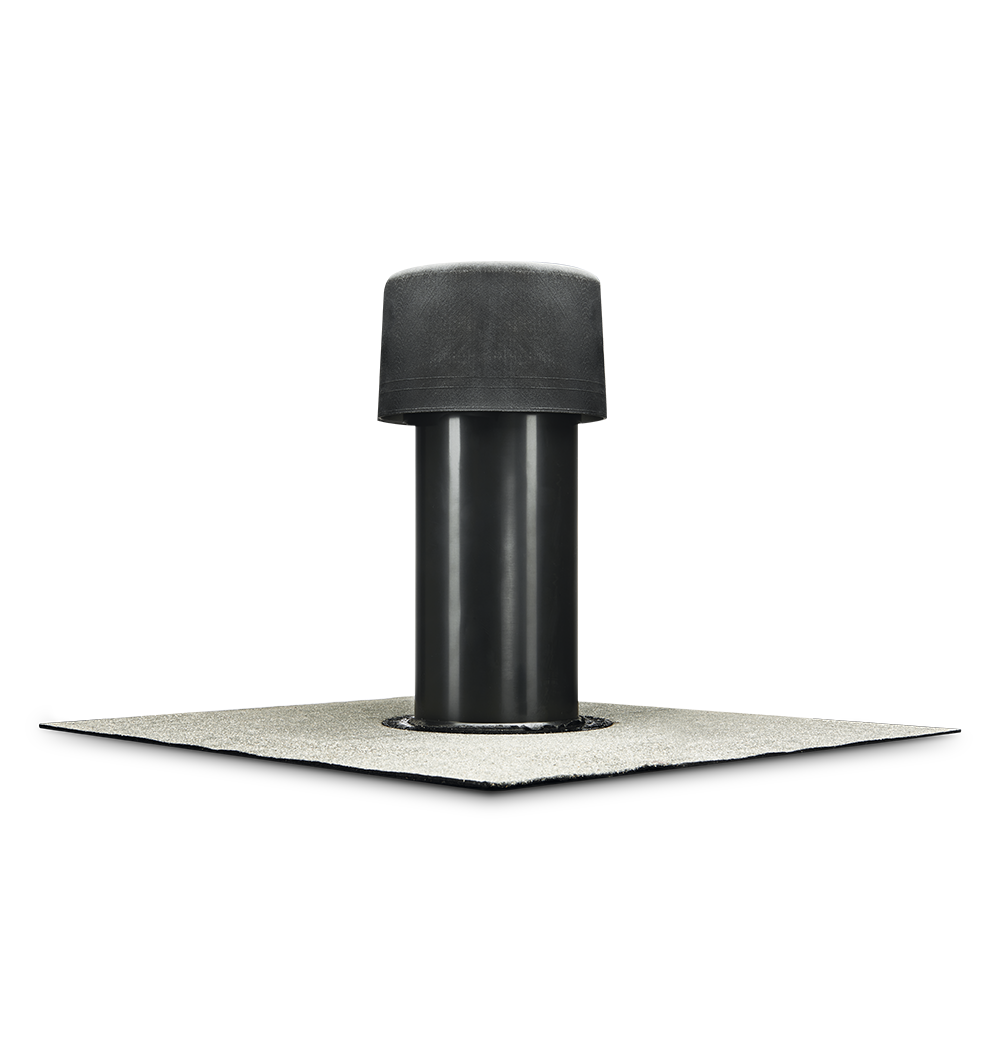

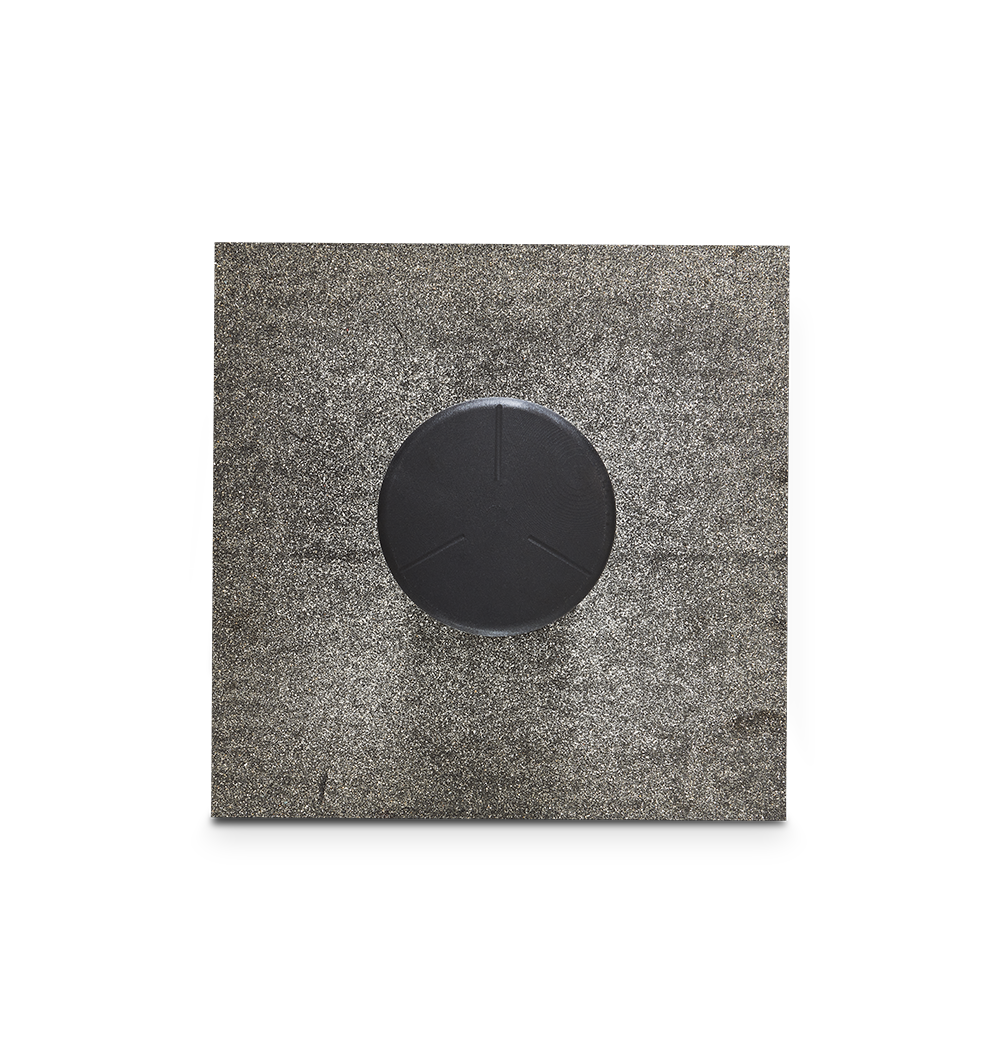

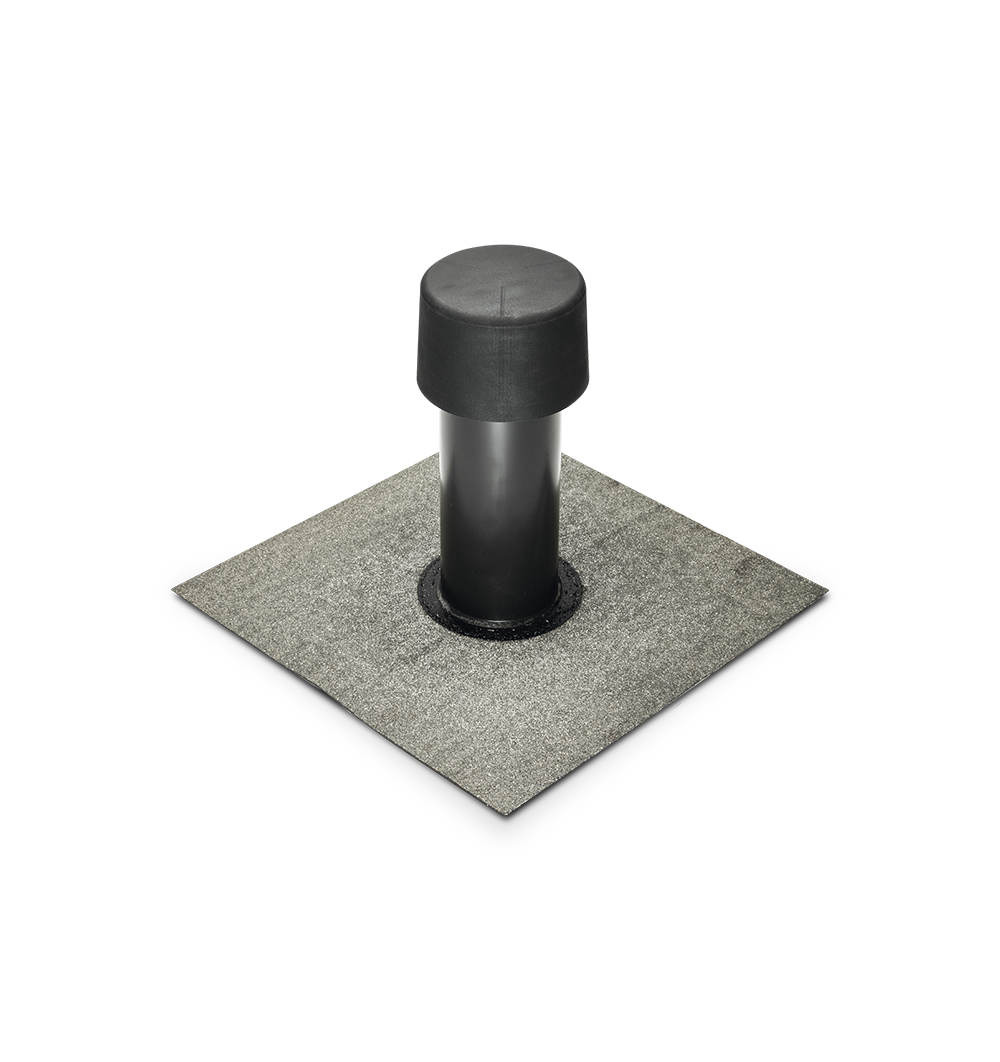

Varianten BIT
| Material | Technische Angaben | Höhe |
|---|---|---|
| BIT | D 75 mm (DN 70) |
354 mm |
| D 110 mm (DN 100) |
||
| D 125 mm (DN 125) |
||
| D 160 mm (DN 150) |
Sonderlängen auf Anfrage lieferbar.
Achtung: Die Verarbeitungsvorschriften der Dachbahnenhersteller sind einzuhalten; Materialien und eingesetzte Materialcompounds können Änderungen unterliegen.

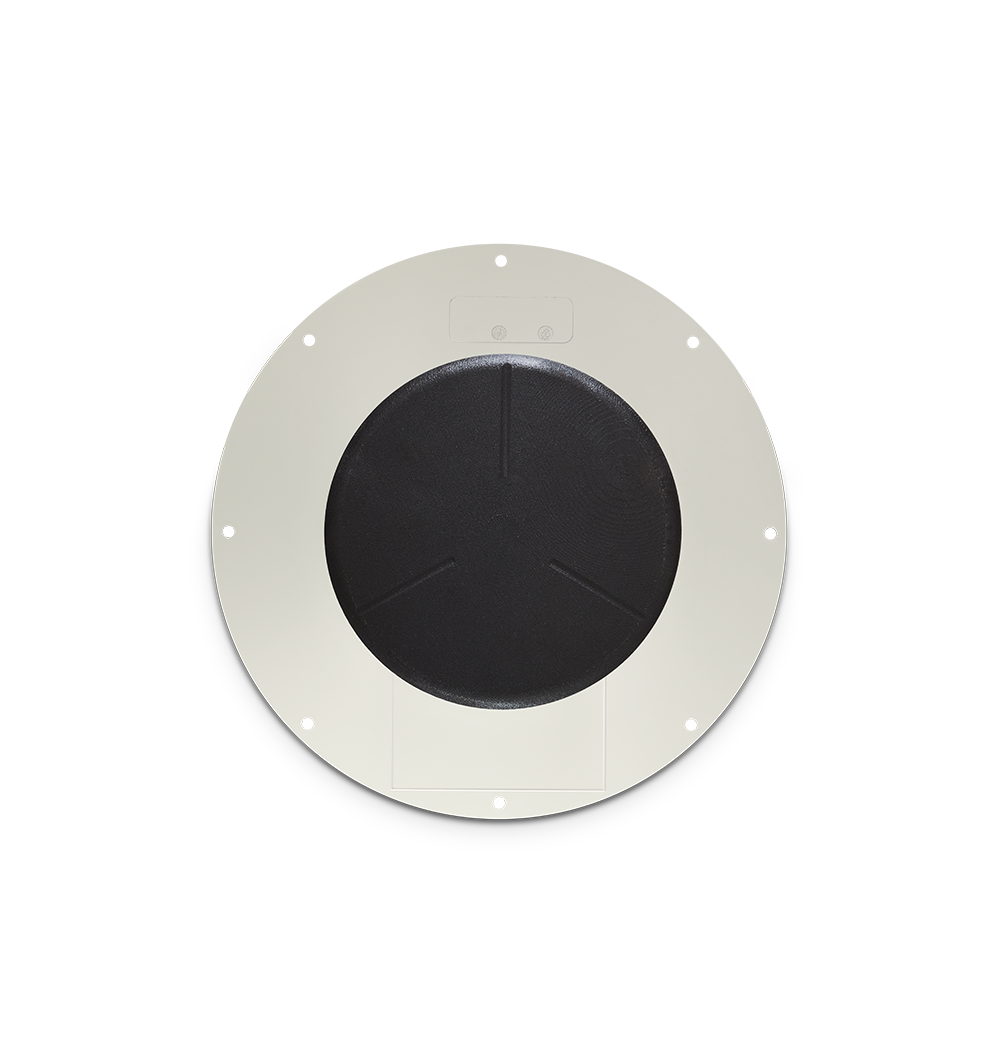

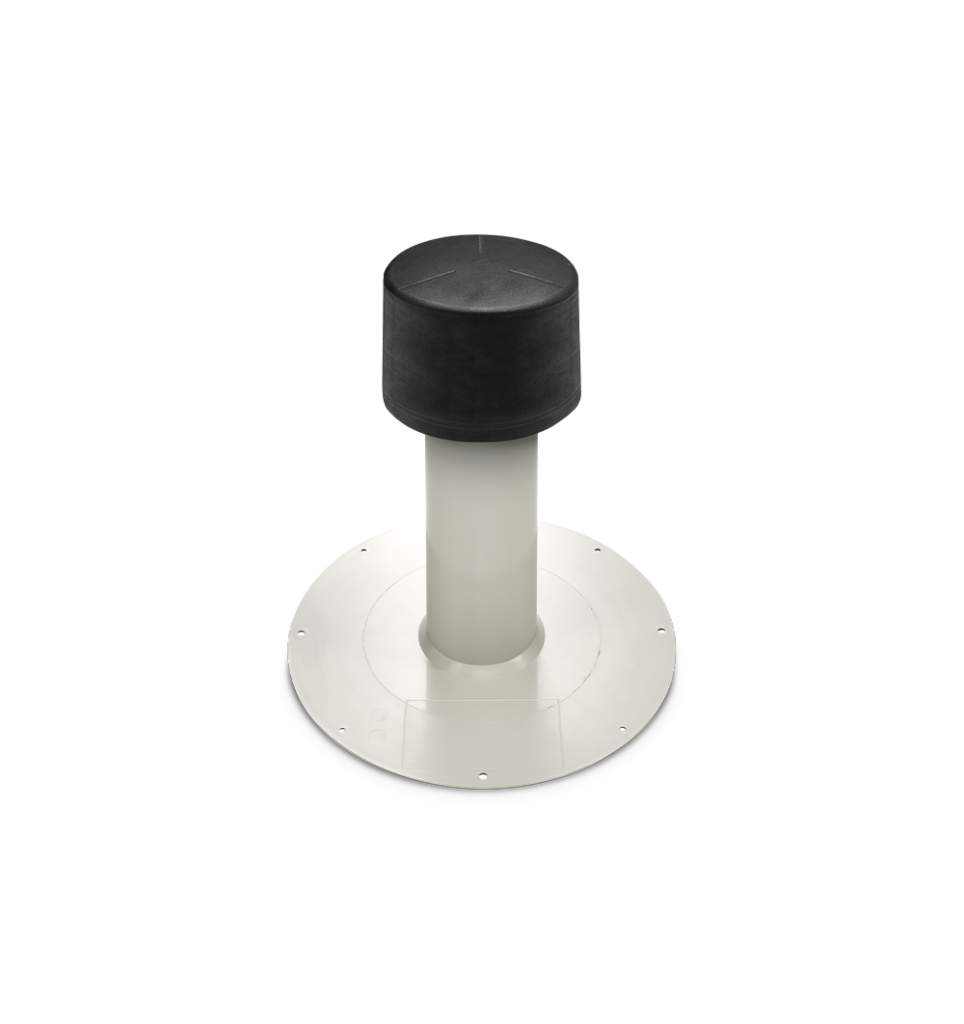

Varianten PVC
| Material | Technische Angaben | Höhe |
|---|---|---|
| PVC ähnlich RAL 7035, Lichtgrau |
D 75 mm (DN 70) |
354 mm |
| D 110 mm (DN 100) |
||
| D 125 mm (DN 125) |
||
| D 160 mm (DN 150) |
Sonderlängen auf Anfrage lieferbar.
Achtung: Die Verarbeitungsvorschriften der Dachbahnenhersteller sind einzuhalten; Materialien und eingesetzte Materialcompounds können Änderungen unterliegen.

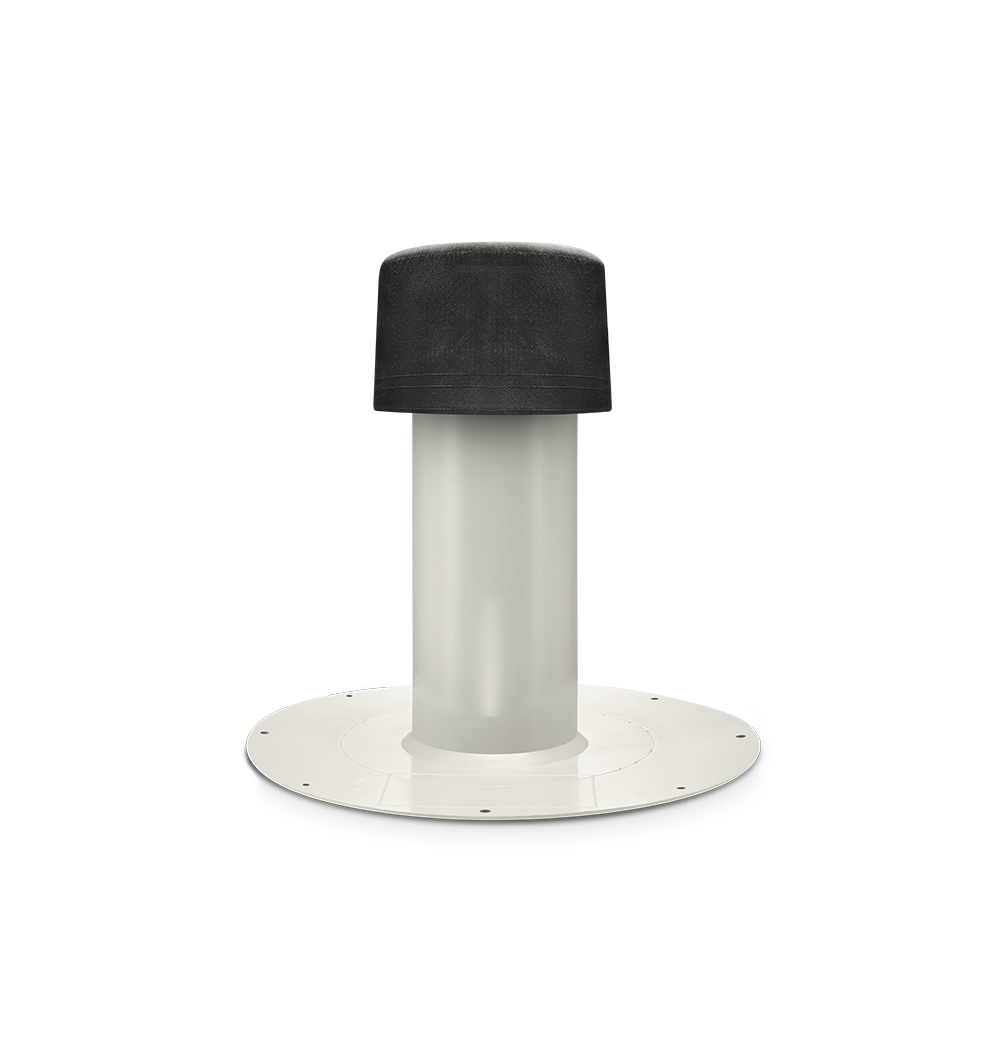

Varianten FPO/PP
| Material | Technische Angaben | Höhe |
|---|---|---|
| FPO/PP ähnlich RAL 7044, Seidengrau |
D 75 mm (DN 70) |
354 mm |
| D 110 mm (DN 100) |
||
| D 125 mm (DN 125) |
||
| D 160 mm (DN 150) |
Sonderlängen auf Anfrage lieferbar.
Auch in PE (Dachbahnen auf Basis PE) lieferbar.
Achtung: Die Verarbeitungsvorschriften der Dachbahnenhersteller sind einzuhalten; Materialien und eingesetzte Materialcompounds können Änderungen unterliegen.
Beispiele
Technische Zeichnungen
| Technische Daten | |
|---|---|
| H | 354 mm |
| D1 | D 75 mm (DN 70) / D 110 mm (DN 100) / D 125 mm (DN 125) / D 160 mm (DN 150) |
| D2 | bei Größe DN 70 = 300 mm bei allen Anderen = 380 mm |
Downloads
Verpackungseinheiten
Lieferung erfolgt im Karton, VE 1 Stück
Ihre Wünsche
Sie haben noch Fragen oder brauchen eine eigene Variante dieses Produkts? Sprechen Sie mit uns! Wir prüfen gerne gemeinsam mit Ihnen, was wir für Sie tun können!
Funktion
- Be- und Entlüftung von Dachkonstruktionen
- Bei einem durchfeuchteten Dachpaket zur Feuchteabfuhr und Austrocknung
Material
Varianten PVC, FPO/PP und BIT für Anschluss an die jeweilige passende Materialvariante der Dachbahn. Die Materialien sind witterungsbeständig modifiziert: UV-stabilisiert gegen Wärmeabbau und oxidative Alterung sowie kälteschlagzäh.
Varianten BIT
| Material | Technische Angaben | Höhe |
|---|---|---|
| BIT | D 75 mm (DN 70) |
354 mm |
| D 110 mm (DN 100) |
||
| D 125 mm (DN 125) |
||
| D 160 mm (DN 150) |
Sonderlängen auf Anfrage lieferbar.
Achtung: Die Verarbeitungsvorschriften der Dachbahnenhersteller sind einzuhalten; Materialien und eingesetzte Materialcompounds können Änderungen unterliegen.
Varianten PVC
| Material | Technische Angaben | Höhe |
|---|---|---|
| PVC ähnlich RAL 7035, Lichtgrau |
D 75 mm (DN 70) |
354 mm |
| D 110 mm (DN 100) |
||
| D 125 mm (DN 125) |
||
| D 160 mm (DN 150) |
Sonderlängen auf Anfrage lieferbar.
Achtung: Die Verarbeitungsvorschriften der Dachbahnenhersteller sind einzuhalten; Materialien und eingesetzte Materialcompounds können Änderungen unterliegen.
Varianten FPO/PP
| Material | Technische Angaben | Höhe |
|---|---|---|
| FPO/PP ähnlich RAL 7044, Seidengrau |
D 75 mm (DN 70) |
354 mm |
| D 110 mm (DN 100) |
||
| D 125 mm (DN 125) |
||
| D 160 mm (DN 150) |
Sonderlängen auf Anfrage lieferbar.
Auch in PE (Dachbahnen auf Basis PE) lieferbar.
Achtung: Die Verarbeitungsvorschriften der Dachbahnenhersteller sind einzuhalten; Materialien und eingesetzte Materialcompounds können Änderungen unterliegen.
Beispiele
Technische Zeichnungen
| Technische Daten | |
|---|---|
| H | 354 mm |
| D1 | D 75 mm (DN 70) / D 110 mm (DN 100) / D 125 mm (DN 125) / D 160 mm (DN 150) |
| D2 | bei Größe DN 70 = 300 mm bei allen Anderen = 380 mm |
Downloads
Verpackungseinheiten
Lieferung erfolgt im Karton, VE 1 Stück
Ihre Wünsche
Sie haben noch Fragen oder brauchen eine eigene Variante dieses Produkts? Sprechen Sie mit uns! Wir prüfen gerne gemeinsam mit Ihnen, was wir für Sie tun können!
